Potencjał i Natężenie Pola Elektrycznego", "kategoria": "Fizyka

W świecie fizyki, a zwłaszcza w dziedzinie elektromagnetyzmu, zrozumienie interakcji między ładunkami elektrycznymi jest absolutnie kluczowe. Siły elektryczne, choć niewidoczne, odgrywają fundamentalną rolę w funkcjonowaniu wszystkiego, od atomów po złożone układy elektroniczne. Aby opisać te interakcje w sposób kompleksowy, wprowadzamy dwie niezwykle ważne, choć często mylone, koncepcje: potencjał elektryczny i natężenie pola elektrycznego. Choć ściśle ze sobą powiązane, każda z nich dostarcza unikalnych informacji o polu elektrycznym i jego wpływie na ładunki. W tym artykule zagłębimy się w naturę tych wielkości, wyjaśnimy ich wzajemne relacje i pokażemy, jak pozwalają nam one opisywać i przewidywać zachowanie ładunków w przestrzeni.

Praca w polu elektrycznym i energia potencjalna

Rozważmy sytuację, w której ładunek próbny q₀ przemieszcza się z punktu A do punktu B w polu elektrycznym wytworzonym przez punktowy ładunek Q. Sytuacja ta ma uderzające analogie do pola grawitacyjnego, gdzie praca wykonywana jest przez siły grawitacyjne. Podobnie jak w przypadku pola grawitacyjnego, punktowy ładunek Q może być zastąpiony przez jednorodnie naładowaną kulę, co upraszcza analizę bez utraty ogólności.

Siła działająca na ładunek q₀ ze strony ładunku Q, zgodnie z prawem Coulomba, jest proporcjonalna do iloczynu ładunków i odwrotnie proporcjonalna do kwadratu odległości między nimi. Jeśli ładunki mają takie same znaki, siła jest odpychająca, a jej kierunek jest zgodny z promieniem wodzącym od ładunku Q do q₀. Praca wykonana przez siły pola elektrycznego przy przesunięciu ładunku o nieskończenie mały odcinek dl wynosi dW = F · dl. Całkowita praca przy przesunięciu ładunku z punktu A do punktu B wyraża się wzorem:

WAB = ∫ABF · dl = ∫AB (kqQ/r²) dr = kqQ (1/rA - 1/rB)

Kluczowym wnioskiem z tego wzoru jest to, że praca wykonana przez siły pola elektrycznego przy przemieszczaniu ładunku z punktu A do punktu B nie zależy od kształtu drogi, po której odbywało się przemieszczenie. Zależy jedynie od wartości ładunków oraz odległości punktów początkowego i końcowego od ładunku wytwarzającego pole. Jest to cecha charakterystyczna pól zachowawczych, do których należy pole elektrostatyczne. Oznacza to, że jeśli ładunek powróci do punktu początkowego (przemieszczenie po drodze zamkniętej), całkowita wykonana praca wyniesie zero.

Praca ta jest bezpośrednio związana ze zmianą energii potencjalnej ładunku. Zgodnie z zasadą zachowania energii, praca wykonana przez siły pola jest równa ubytkowi energii potencjalnej: W_AB = E_pA - E_pB = -ΔE_p. Przyjmując, że energia potencjalna ładunku w nieskończoności jest równa zero, możemy zdefiniować energię potencjalną ładunku q₀ w odległości r od ładunku Q jako:

Ep = kqQ/r

Energia ta charakteryzuje pole w danym punkcie, ale wciąż zależy od wartości ładunku próbnego q₀.

Potencjał elektryczny: Definicja i właściwości

Aby uniezależnić charakterystykę pola od wartości ładunku próbnego, wprowadzamy pojęcie potencjału elektrycznego (oznaczanego jako V lub φ). Potencjał pola w danym punkcie definiuje się jako energię potencjalną jednostkowego, punktowego ładunku dodatniego znajdującego się w tym punkcie:

V = Ep / q₀

Dla pola wytwarzanego przez ładunek punktowy Q, potencjał w odległości r od ładunku wynosi:

V = kQ/r

Potencjał jest wielkością skalarną, co oznacza, że ma tylko wartość, a nie kierunek. Jest to duża zaleta w obliczeniach, ponieważ sumowanie potencjałów jest prostsze niż sumowanie wektorów natężenia pola. Jeśli pole wytwarzane jest przez układ N ładunków, całkowity potencjał w danym punkcie jest algebraiczną sumą potencjałów pochodzących od poszczególnych ładunków (zasada superpozycji):

V = Σ Vi = Σ (kQi/ri)

Znając potencjał w dwóch punktach pola, można łatwo wyznaczyć pracę sił pola przy przesuwaniu ładunku między tymi punktami:

WAB = q₀(VA - VB)

Z tego wzoru wynika, że potencjał w danym punkcie pola jest liczbowo równy pracy, jaką wykonują siły pola przy przesunięciu jednostkowego ładunku dodatniego z tego punktu do nieskończoności (gdzie potencjał jest równy zero).

Jednostki: Wolt i elektronowolt

Jednostką potencjału elektrycznego jest jeden wolt (1 V). Definiuje się go jako potencjał w takim punkcie pola, do którego przesunięcie ładunku 1 kulomba (1 C) wymaga pracy równej 1 dżulowi (1 J). Zatem: 1 V = 1 J/C.

W fizyce mikrocząstek, zwłaszcza w kontekście elektronów i protonów, często używa się jednostki energii zwanej elektronowoltem (1 eV). Jest to energia, jaką uzyskuje elektron (lub inna cząstka o ładunku elementarnym) przy przechodzeniu między punktami pola o różnicy potencjałów równej 1 V. Ponieważ ładunek elementarny wynosi około 1.602 x 10^-19 C, to 1 eV = 1.602 x 10^-19 J.

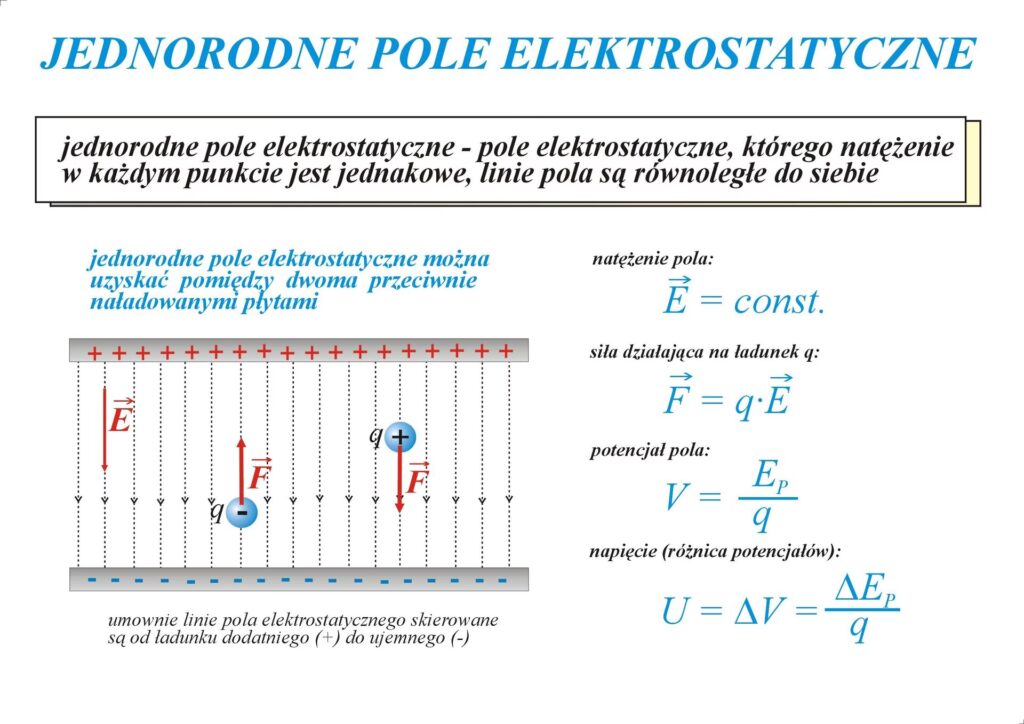

Związek między natężeniem pola a potencjałem

Natężenie pola elektrycznego (oznaczane jako E) jest wielkością wektorową, która opisuje siłę działającą na jednostkowy ładunek dodatni umieszczony w danym punkcie pola. Jest to zatem miara „siły” pola w danym miejscu. Skoro praca wykonana przez siły pola jest bezpośrednią konsekwencją tych sił, a potencjał jest związany z pracą, musi istnieć ścisły związek między natężeniem pola a potencjałem.

Z mechaniki wiemy, że praca wykonana przez siły potencjalne nad ciałem powoduje ubytek energii potencjalnej. Analogicznie w polu elektrycznym, zmiana energii potencjalnej ΔE_p przy przesunięciu ładunku q₀ o wektor Δl jest związana z siłą F = q₀E działającą na ten ładunek:

ΔEp = - F · Δl = - q₀E · Δl

Dzieląc przez q₀, otrzymujemy związek między zmianą potencjału a natężeniem pola:

ΔV = ΔEp / q₀ = - E · Δl

W przypadku nieskończenie małych przemieszczeń, związek ten przyjmuje postać różniczkową. Najważniejszym i najbardziej ogólnym związkiem łączącym natężenie pola elektrycznego E i potencjał V jest operator gradientu:

E = -∇V

Gdzie ∇ (nabla) to operator gradientu. W układzie współrzędnych kartezjańskich wyraża się on jako:

E = - (∂V/∂x i + ∂V/∂y j + ∂V/∂z k)

Ten wzór mówi nam, że natężenie pola elektrycznego jest równe ujemnemu gradientowi potencjału. Ujemny znak oznacza, że wektor natężenia pola E zawsze wskazuje w kierunku największego spadku potencjału. Innymi słowy, ładunek dodatni będzie się poruszał spontanicznie w kierunku, w którym potencjał maleje.

Zależność ta umożliwia wyznaczenie natężenia pola, jeśli znamy rozkład jego potencjału i na odwrót – wyznaczenie potencjału, jeśli znamy rozkład natężenia pola (poprzez całkowanie). Z tego związku wynika również, że jednostką natężenia pola elektrycznego może być również wolt na metr (V/m), co jest równoważne z niutonem na kulomb (N/C).

Powierzchnie ekwipotencjalne

Zależność ΔV = - E · Δl ma ważne konsekwencje. Jeśli ruch odbywa się w kierunku prostopadłym do kierunku natężenia pola (tzn. E · Δl = 0), to zmiana potencjału wynosi zero (ΔV = 0). Oznacza to, że ruch odbywa się po tzw. powierzchni ekwipotencjalnej. Powierzchnia ekwipotencjalna to zbiór wszystkich punktów w przestrzeni, które mają ten sam potencjał elektryczny. Linie pola elektrycznego (które wskazują kierunek natężenia pola) są zawsze prostopadłe do powierzchni ekwipotencjalnych. Jest to bardzo użyteczne narzędzie do wizualizacji pól elektrycznych.

Kiedy zaś ruch odbywa się wzdłuż kierunku natężenia pola, zmiana potencjału jest największa, co podkreśla, że pole wskazuje na najszybszy spadek potencjału.

Cyrkulacja natężenia pola elektrostatycznego i pole bezwirowe

Skoro praca wykonana przez siły pola elektrycznego przy przemieszczaniu ładunku po zamkniętej drodze jest równa zeru (ponieważ pole elektrostatyczne jest polem zachowawczym), możemy zapisać:

∮ E · dl = 0

Ta całka po drodze zamkniętej jest znana jako cyrkulacja wektora natężenia pola. Równanie to, stwierdzające, że cyrkulacja wektora natężenia pola po konturze zamkniętym jest równa zeru, określa podstawową właściwość pola elektrostatycznego i jest spełnione dla wszystkich pól potencjalnych (posiadających potencjał).

Wykorzystując twierdzenie Stokesa, które wiąże cyrkulację wektora po konturze zamkniętym z rotacją tego wektora przez powierzchnię ograniczoną tym konturem (∮ E · dl = ∫ (∇ × E) · dS), dochodzimy do wniosku, że dla pola elektrostatycznego rotacja wektora natężenia pola musi być równa zeru:

∇ × E = 0

Znikanie rotacji wektora oznacza, że pole elektrostatyczne jest polem bezwirowym (nazywane również polem irrotacyjnym). Jest to kolejna fundamentalna właściwość pól zachowawczych, która podkreśla, że nie ma w nich „źródeł wirów” energii.

Porównanie Natężenia Pola Elektrycznego i Potencjału Elektrycznego

Aby lepiej zrozumieć różnice i podobieństwa między natężeniem pola a potencjałem, przedstawmy je w tabeli:

Pytania i odpowiedzi

Czym jest potencjał elektryczny?

Potencjał elektryczny to skalarna wielkość fizyczna, która opisuje energię potencjalną, jaką posiada jednostkowy ładunek dodatni umieszczony w danym punkcie pola elektrycznego. Jest to miara zdolności pola do wykonania pracy nad ładunkiem. Potencjał jest wyznaczany względem ustalonego punktu odniesienia, którym najczęściej jest nieskończoność (gdzie potencjał jest równy zeru).

Czym jest natężenie pola elektrycznego?

Natężenie pola elektrycznego to wektorowa wielkość fizyczna, która opisuje siłę działającą na jednostkowy ładunek dodatni umieszczony w danym punkcie pola. Pokazuje zarówno kierunek, w którym działa siła, jak i jej wielkość. Jest to miara "siły" pola elektrycznego w danym miejscu, niezależna od wartości ładunku, na który działa.

Jaki jest podstawowy związek między natężeniem pola a potencjałem elektrycznym?

Natężenie pola elektrycznego E jest równe ujemnemu gradientowi potencjału elektrycznego V. Matematycznie wyraża się to wzorem E = -∇V. Oznacza to, że wektor natężenia pola zawsze wskazuje w kierunku, w którym potencjał elektryczny maleje najszybciej.

Dlaczego praca pola elektrycznego nie zależy od drogi?

Praca pola elektrycznego nie zależy od drogi, ponieważ pole elektrostatyczne jest polem zachowawczym. Oznacza to, że siły elektryczne są siłami zachowawczymi, podobnie jak siła grawitacji. W polu zachowawczym praca wykonana przy przemieszczaniu ładunku między dwoma punktami zależy tylko od położenia tych punktów, a nie od kształtu ścieżki łączącej je. Ponadto, praca wykonana po drodze zamkniętej w polu zachowawczym zawsze wynosi zero.

Co to są powierzchnie ekwipotencjalne?

Powierzchnie ekwipotencjalne to zbiory punktów w przestrzeni, które mają ten sam potencjał elektryczny. Można je sobie wyobrazić jako "poziomice" potencjału. Linie pola elektrycznego są zawsze prostopadłe do powierzchni ekwipotencjalnych, ponieważ wektor natężenia pola wskazuje kierunek największego spadku potencjału, a nie ma spadku potencjału wzdłuż powierzchni ekwipotencjalnej.

Jakie są jednostki potencjału i natężenia pola elektrycznego?

Jednostką potencjału elektrycznego jest wolt (V), co odpowiada dżulowi na kulomb (J/C). Jednostką natężenia pola elektrycznego jest wolt na metr (V/m), co jest równoważne z niutonem na kulomb (N/C).

Podsumowując, potencjał elektryczny i natężenie pola elektrycznego to dwie strony tego samego medalu – pola elektrycznego. Potencjał, jako wielkość skalarna, ułatwia obliczenia energii i pracy, podczas gdy natężenie pola, jako wielkość wektorowa, precyzyjnie opisuje siły działające na ładunki. Ich wzajemna relacja, wyrażona przez operator gradientu, jest fundamentalna dla całej elektrostatyki i stanowi podstawę do dalszego zrozumienia zjawisk elektromagnetycznych, będąc kluczową dla inżynierów i naukowców na całym świecie. Zrozumienie tych koncepcji jest niezbędne do analizy i projektowania obwodów elektrycznych, jak również do przewidywania zachowania cząstek naładowanych w różnych urządzeniach elektrycznych i elektronicznych.
