Tranzystor: Serce Współczesnej Elektroniki", "kategoria": "Elektronika

Współczesny świat jest nierozerwalnie związany z elektroniką. Od smartfonów w naszych kieszeniach, przez komputery, po zaawansowane systemy sterowania – każdy z tych wynalazków opiera się na jednym, niepozornym elemencie: tranzystorze. Ten niewielki półprzewodnikowy komponent zrewolucjonizował sposób, w jaki przetwarzamy i kontrolujemy energię elektryczną, otwierając drzwi do ery cyfrowej. Ale czym dokładnie jest tranzystor i dlaczego jego wynalezienie było tak przełomowe? Zapraszamy do podróży w głąb mikroświata elektroniki, aby odkryć, jak jeden mały komponent zmienił świat.

Czym jest tranzystor? Definicja i podstawy

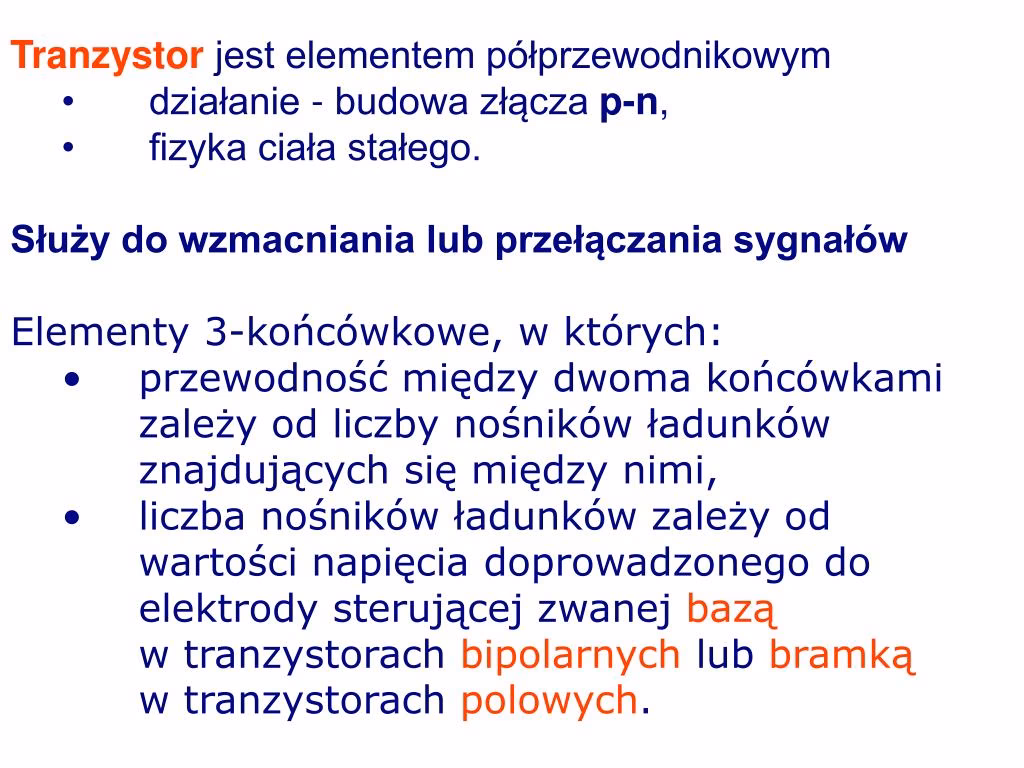

Tranzystor to element półprzewodnikowy, którego głównym zadaniem jest sterowanie przepływem prądu w obwodach elektrycznych. Można go porównać do elektronicznego zaworu, który w zależności od niewielkiego sygnału sterującego potrafi precyzyjnie regulować przepływ znacznie większego prądu. To właśnie ta unikalna zdolność do wzmacniania i przełączania sygnałów sprawia, że tranzystory są fundamentalnym elementem praktycznie każdego urządzenia elektronicznego.

Najprostszym i jednocześnie jednym z najczęściej spotykanych typów jest tranzystor bipolarny, zwany również warstwowym. Jego budowa opiera się na trzech stykających się warstwach materiałów półprzewodnikowych, ułożonych w kolejności n-p-n (tranzystor typu NPN) lub p-n-p (tranzystor typu PNP). Litery "n" i "p" oznaczają odpowiednio półprzewodniki typu n (domieszkowane elektronami, czyli z nadmiarem nośników ujemnych) oraz typu p (domieszkowane dziurami, czyli z nadmiarem nośników dodatnich).

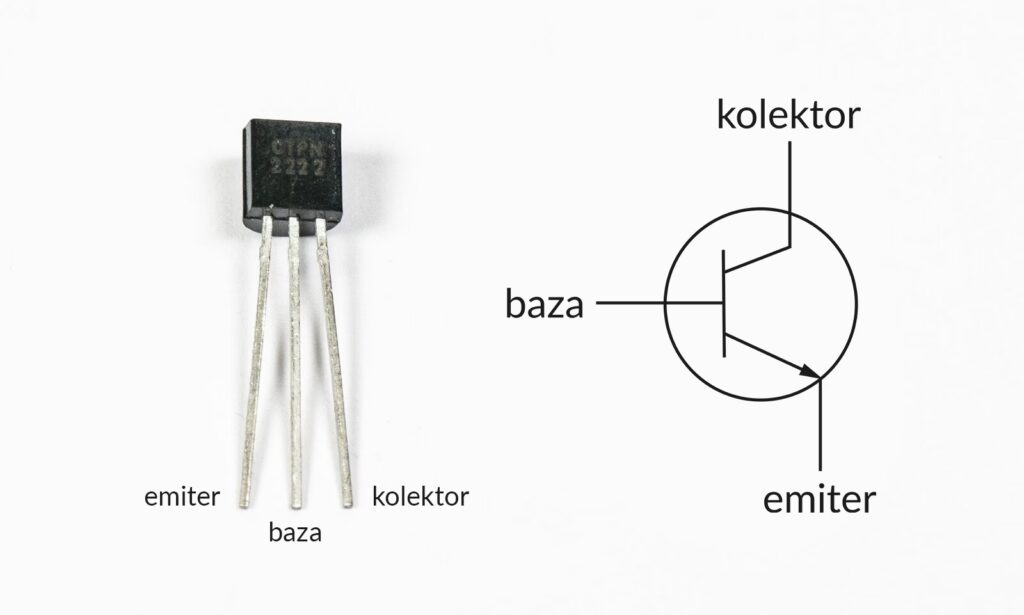

Zasada działania obu tych rodzajów tranzystorów jest zasadniczo jednakowa, choć różnice występują w polaryzacji zewnętrznych źródeł napięcia oraz w kierunku przepływu prądu. Niezależnie od typu, tranzystor bipolarny posiada trzy wyprowadzenia: emiter, bazę i kolektor. Emiter jest źródłem nośników prądu, baza to cienka warstwa kontrolna, a kolektor zbiera nośniki po przejściu przez bazę. Zrozumienie tej podstawowej budowy jest kluczowe do pojęcia, jak tranzystor działa jako wzmacniacz sygnału lub jako cyfrowy przełącznik.

Jak działa tranzystor? Zasada działania na przykładzie NPN

Aby lepiej zrozumieć, jak tranzystor kontroluje prąd, przyjrzyjmy się szczegółowo zasadzie działania tranzystora NPN, który jest niezwykle popularny w praktycznych zastosowaniach. Tranzystor NPN działa na zasadzie kontrolowanego przepływu prądu między dwiema warstwami typu N (nazywanymi kolektorem i emiterem) przez bardzo cienką warstwę typu P (nazywaną bazą).

W tranzystorze NPN, niewielki prąd bazy (I_B) jest sterowany przez napięcie między bazą a emiterem (V_BE). Kiedy na bazie pojawi się odpowiednie napięcie (dla tranzystorów krzemowych zazwyczaj około 0,7V), następuje zjawisko iniekcji elektronów z emitera do bazy. Ponieważ warstwa bazy jest celowo wykonana jako bardzo cienka i lekko domieszkowana, większość tych elektronów, zamiast rekombinować z dziurami w bazie, przechodzi przez nią i dociera do kolektora, tworząc znacznie większy prąd kolektora (I_C). W rezultacie, prąd kolektora jest w dużej mierze niezależny od napięcia kolektora-emiter (V_CE), ale jest proporcjonalny do prądu bazy. Inaczej mówiąc, tranzystor NPN działa jako wzmacniacz prądowy: mały prąd bazy kontroluje znacznie większy prąd kolektora.

Tranzystory mogą pracować w kilku trybach, co decyduje o ich funkcji w obwodzie:

• Tryb aktywny: Gdy napięcie V_BE jest wystarczająco wysokie (dla krzemu > 0,7V), a tranzystor nie jest w nasyceniu, działa on jako wzmacniacz. Małe zmiany prądu bazy powodują proporcjonalnie większe zmiany prądu kolektora. Jest to tryb wykorzystywany w układach wzmacniających sygnały audio czy radiowe.
• Tryb nasycenia: W tym trybie, zarówno złącze baza-emiter, jak i baza-kolektor są spolaryzowane w kierunku przewodzenia (dla NPN: V_BE > 0,7V i V_BC > 0,7V). Tranzystor działa wtedy jak zamknięty przełącznik, umożliwiając maksymalny przepływ prądu od kolektora do emitera. Rezystancja między kolektorem a emiterem jest minimalna, co sprawia, że jest to idealny stan do włączania urządzeń.
• Tryb zablokowany (odcięcia): Gdy napięcie V_BE jest niższe od progu przewodzenia (dla krzemu < 0,7V), tranzystor działa jak otwarty przełącznik. Przepływ prądu od kolektora do emitera jest zablokowany lub znikomy. Jest to stan "wyłączenia", używany do odłączania obwodów.

Zdolność do przełączania między tymi stanami z dużą szybkością jest podstawą działania całej elektroniki cyfrowej, gdzie tranzystor reprezentuje stany logiczne "0" i "1".

Zastąpienie lamp elektronowych: Rewolucja tranzystorowa

Historia elektroniki naznaczona jest przełomowymi wynalazkami, a jednym z najważniejszych było pojawienie się tranzystora, który w dużej mierze zastąpił wcześniej powszechnie używane lampy elektronowe. Tranzystor – zazwyczaj trójelektrodowy (rzadko czteroelektrodowy) przyrząd półprzewodnikowy – odziedziczył zdolność wzmacniania sygnału elektrycznego po swoich lampowych poprzednikach, ale w znacznie bardziej efektywnej formie. Nazwa urządzenia wywodzi się od koncepcji "transrezystancji" (ang. transresistance) z "półprzewodnikowym" przyrostkiem -stor, podobnie jak w warystorze.

Początki i pionierskie odkrycia

Pierwsze patenty na urządzenie zbliżone do tranzystora, w szczególności do tranzystora MOSFET, zostały udzielone Juliusowi Edgarowi Lilienfeldowi w latach 1925–1930 w Kanadzie, USA i Niemczech. Niestety, ówczesne technologie, głównie w zakresie czystości materiałów półprzewodnikowych, uniemożliwiły praktyczną konstrukcję działającego urządzenia. Na jego realizację trzeba było poczekać do drugiej połowy XX wieku.

Prawdziwy przełom nastąpił 16 grudnia 1947 roku w słynnych laboratoriach Bella, gdzie John Bardeen oraz Walter Houser Brattain skonstruowali pierwszy działający tranzystor ostrzowy. Ich wynalazek otworzył drogę do dalszych badań. Rok później, William Bradford Shockley, również z Bell Labs, opracował teoretyczne podstawy tranzystora złączowego, który udało się zbudować w 1950 roku. Za ten epokowy wynalazek, John Bardeen, Walter Houser Brattain oraz William Bradford Shockley otrzymali Nagrodę Nobla z fizyki w 1956 roku, co podkreślało ogromne znaczenie ich pracy dla nauki i techniki.

Ciekawostką jest, że w 1949 roku dwaj niemieccy fizycy, Herbert Mataré i Heinrich Welker, pracujący w paryskim oddziale firmy Westinghouse Electric, niezależnie zbudowali własny tranzystor, który nazwali "transistronem".

Pierwsze komercyjne zastosowania i dalszy rozwój

Pierwszym produktem zawierającym tranzystory dostępnym w zastosowaniu komercyjnym był radioodbiornik tranzystorowy Regency TR-1, który pojawił się w handlu w październiku 1954 roku. W tym pionierskim radiu zastosowano sześć tranzystorów germanowych, co było wówczas szczytem techniki i zapowiedzią nowej ery mobilnej elektroniki.

Rozwój tranzystorów postępował szybko. W 1957 roku William Bradford Shockley, pracując już w Shockley Semiconductor Laboratory, zbudował złączowy tranzystor polowy (JFET). Kolejny milowy krok nastąpił w 1959 roku, kiedy John Atalla i Davon Kahng, również z Bell Labs, zbudowali pierwszy tranzystor MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), wykorzystując opracowany w tym samym laboratorium proces utleniania powierzchni kryształu krzemu. Tranzystor MOSFET okazał się szczególnie istotny, ponieważ jego prostsza konstrukcja i możliwość łatwej miniaturyzacji sprawiły, że stał się podstawą dla większości współczesnych układów scalonych.

Polska w erze tranzystorowej

Polska również miała swój udział w rozwoju technologii tranzystorowej. Pierwszymi tranzystorami zbudowanymi w Polsce były tranzystory ostrzowe TP1 – TP3 (od „tranzystor punktowy”), powstałe w 1953 roku. Niestety, ze względu na niestabilność parametrów i nietrwałość, nie nadawały się one do praktycznych zastosowań. Pierwszymi wytwarzanymi w krótkich seriach germanowymi tranzystorami stopowymi były TC11 – TC15, wyprodukowane do 1959 roku w liczbie kilkunastu tysięcy egzemplarzy, jednak i one nie znalazły szerokiego zastosowania przemysłowego.

Prawdziwa produkcja na skalę przemysłową została uruchomiona w roku 1960 przez firmę Tewa. Były to germanowe tranzystory stopowe małej częstotliwości, serii TG1 – TG5 i TG70. Rok później uruchomiono produkcję tranzystorów średniej częstotliwości TG10 i TG20 oraz serii TG50, co stanowiło ważny krok w rozwoju polskiej elektroniki.

Znaczenie tranzystora dla współczesności

Wynalezienie tranzystora uważa się za jeden z największych przełomów w historii techniki. Zastąpił on duże, zawodne i energochłonne lampy elektronowe, dając początek niesamowitej miniaturyzacji przyrządów i urządzeń elektronicznych. Dzięki znacznie mniejszemu poborowi mocy, możliwe stało się również zmniejszenie rozmiarów współpracujących z tranzystorami elementów biernych, co dodatkowo przyspieszyło proces zmniejszania urządzeń.

Obecnie, w układach scalonych o najwyższej skali integracji, na przykład w mikroprocesorach, liczba tranzystorów przekracza miliard. To właśnie dzięki nim możliwe jest istnienie komputerów, smartfonów, internetu i całej cyfrowej infrastruktury, która kształtuje nasze codzienne życie. Tranzystor stał się kamieniem węgielnym ery informatycznej.

Tranzystor vs. Lampa Elektronowa: Porównanie

Aby lepiej zrozumieć, dlaczego tranzystor zrewolucjonizował elektronikę, warto przyjrzeć się kluczowym różnicom między nim a jego poprzednikiem – lampą elektronową.

Zastosowania tranzystorów w codziennym życiu

Tranzystory, dzięki swojej zdolności do wzmacniania i przełączania sygnału elektrycznego, stały się wszechobecne w naszym codziennym życiu. Bez nich, współczesna technologia byłaby po prostu niemożliwa. Oto niektóre z kluczowych obszarów, w których tranzystory odgrywają fundamentalną rolę:

• Układy scalone (mikroprocesory, pamięci): To właśnie w układach scalonych tranzystory występują w największej liczbie. Procesory komputerowe, układy pamięci RAM (DRAM, SRAM) oraz pamięci flash (np. w smartfonach czy pendrive'ach) zawierają miliardy tranzystorów, które działają jako miniaturowe przełączniki, reprezentując stany logiczne "0" i "1". To pozwala na wykonywanie skomplikowanych obliczeń i przechowywanie danych.
• Wzmacniacze: Tranzystory są kluczowym elementem we wszelkich rodzajach wzmacniaczy – od tych w sprzęcie audio (wzmacniacze mocy, przedwzmacniacze), przez wzmacniacze sygnałów radiowych i telewizyjnych, po wzmacniacze w medycznych urządzeniach diagnostycznych. Ich zdolność do kontrolowania dużego prądu za pomocą małego sygnału sterującego jest w tym zastosowaniu nieoceniona.
• Bramki logiczne: W elektronice cyfrowej tranzystory są podstawowymi budulcami bramek logicznych (takich jak AND, OR, NOT, NAND, NOR, XOR), które realizują podstawowe operacje logiczne. Połączenie wielu bramek logicznych tworzy złożone obwody cyfrowe, które są sercem każdego komputera i urządzenia cyfrowego.
• Zasilacze impulsowe: Współczesne zasilacze, które są znacznie mniejsze i wydajniejsze niż ich liniowe odpowiedniki, w dużej mierze opierają się na szybkim przełączaniu tranzystorów. Pozwalają one na efektywną konwersję napięcia i prądu, minimalizując straty energii.
• Sterowanie silnikami i oświetleniem: Tranzystory mocy (np. MOSFET-y, IGBT) są używane do sterowania silnikami elektrycznymi (np. w samochodach elektrycznych, robotach przemysłowych, dronach) oraz do regulacji jasności oświetlenia (ściemniacze LED).
• Urządzenia komunikacyjne: Od telefonów komórkowych, przez routery Wi-Fi, po systemy radarowe – wszędzie tam, gdzie sygnały radiowe muszą być generowane, wzmacniane, modulowane lub demodulowane, tranzystory odgrywają kluczową rolę.
• Czujniki i sensory: Tranzystory są często wykorzystywane w układach kondycjonowania sygnału z różnego rodzaju czujników (temperatury, światła, ciśnienia), wzmacniając słabe sygnały i przygotowując je do dalszego przetwarzania.

Ta wszechstronność i niezawodność sprawiły, że tranzystor stał się niewidzialnym bohaterem współczesnego świata technologicznego, obecnym w niemal każdym aspekcie naszego życia.

Najczęściej zadawane pytania o tranzystory

1. Czy wszystkie tranzystory są takie same?

Nie, tranzystory dzielą się na kilka podstawowych typów, z których dwa najważniejsze to tranzystory bipolarne (BJT, ang. Bipolar Junction Transistor) oraz tranzystory polowe (FET, ang. Field-Effect Transistor). Tranzystory bipolarne, takie jak NPN i PNP, są sterowane prądem bazy. Tranzystory polowe, takie jak JFET (Junction Field-Effect Transistor) i MOSFET (Metal-Oxide-Semiconductor Field-Effect Transistor), są sterowane napięciem bramki. Różnią się budową wewnętrzną, zasadą działania i zastosowaniami, choć wszystkie pełnią podobną funkcję wzmacniania lub przełączania sygnału.

2. Jakie są główne tryby pracy tranzystora?

Główne tryby pracy tranzystora bipolarnego to:

• Tryb aktywny: Tranzystor działa jako wzmacniacz, gdzie mała zmiana prądu wejściowego (bazy) powoduje proporcjonalnie większą zmianę prądu wyjściowego (kolektora).
• Tryb nasycenia: Tranzystor działa jak "zamknięty" przełącznik, pozwalając na maksymalny przepływ prądu przez niego. Rezystancja między kolektorem a emiterem jest minimalna.
• Tryb zablokowany (odcięcia): Tranzystor działa jak "otwarty" przełącznik, blokując przepływ prądu. Rezystancja między kolektorem a emiterem jest bardzo wysoka.

Te trzy tryby są fundamentalne dla działania zarówno układów analogowych (wzmacniaczy), jak i cyfrowych (przełączników).

3. Dlaczego tranzystor był tak ważnym wynalazkiem?

Tranzystor był wynalazkiem rewolucyjnym, ponieważ zastąpił duże, kruche, energochłonne i mało niezawodne lampy elektronowe. Dzięki niemu stała się możliwa niespotykana wcześniej miniaturyzacja urządzeń elektronicznych, drastyczne zmniejszenie zużycia energii i zwiększenie niezawodności. To właśnie tranzystory umożliwiły rozwój komputerów, smartfonów, internetu i całej współczesnej elektroniki, która opiera się na bilionach tych mikroskopijnych elementów.

4. Gdzie najczęściej spotykamy tranzystory?

Tranzystory są wszechobecne i można je znaleźć w praktycznie każdym urządzeniu elektronicznym. Najczęściej występują w postaci układów scalonych, które są sercem komputerów (procesory, pamięci), smartfonów, tabletów, telewizorów, sprzętu audio-wideo, samochodów, urządzeń AGD, a także w bardziej specjalistycznych zastosowaniach, takich jak sprzęt medyczny, przemysłowy czy wojskowy. Nawet prosta latarka LED czy ładowarka do telefonu zawiera tranzystory.

Podsumowanie

Tranzystor, choć często niewidoczny dla przeciętnego użytkownika, jest bez wątpienia jednym z najważniejszych wynalazków XX wieku. Od momentu jego powstania w laboratoriach Bell Labs, przez lata intensywnego rozwoju i miniaturyzacji, stał się on absolutnym filarem współczesnej technologii. Jego zdolność do precyzyjnego sterowania prądem, wzmacniania sygnałów i błyskawicznego przełączania stanów logicznych sprawiła, że zrewolucjonizował on każdą dziedzinę, od komunikacji, przez obliczenia, po rozrywkę. Bez tranzystora, świat, jaki znamy – pełen smartfonów, internetu i zaawansowanych urządzeń – po prostu by nie istniał. Jest to prawdziwe serce elektroniki, które nadal napędza innowacje i kształtuje naszą przyszłość.
