Transformator: Klucz do Elektryczności

W dzisiejszym świecie, gdzie energia elektryczna jest podstawą funkcjonowania niemal każdej dziedziny życia, niezwykle ważną rolę odgrywają urządzenia zdolne do efektywnego zarządzania jej parametrami. Jednym z kluczowych wynalazków, który zrewolucjonizował przesył i dystrybucję prądu, jest transformator. To genialne w swej prostocie, a jednocześnie skomplikowane urządzenie, pozwala na zmianę napięcia prądu przemiennego, otwierając drzwi do bezpiecznego i ekonomicznego transportu energii na ogromne odległości. Bez transformatorów, nowoczesne sieci energetyczne, zasilające nasze domy, fabryki i miasta, po prostu by nie istniały. Zrozumienie jego budowy, zasady działania oraz roli w systemie energetycznym jest fundamentalne dla każdego, kto chce zgłębić tajniki fizyki i inżynierii elektrycznej.

Czym jest transformator? Definicja i podstawy

Transformator to statyczne urządzenie elektryczne, które wykorzystuje zjawisko indukcji elektromagnetycznej do przenoszenia energii elektrycznej z jednego obwodu do drugiego, zmieniając przy tym wartość napięcia i prądu przemiennego, przy zachowaniu niezmienionej częstotliwości. Jego głównym zadaniem jest podwyższanie lub obniżanie napięcia, co jest kluczowe dla minimalizacji strat energii podczas jej przesyłania na duże odległości. W kontekście fizyki, transformator jest doskonałym przykładem praktycznego zastosowania praw Faradaya i Lenza.

Budowa transformatora: Kluczowe elementy

Podstawowa konstrukcja transformatora jest zaskakująco prosta, choć w rzeczywistych zastosowaniach może przyjmować różne, bardziej złożone formy. Składa się on z kilku kluczowych elementów:

• Rdzeń ferromagnetyczny: Jest to serce transformatora, wykonane zazwyczaj z cienkich blach ze stali krzemowej, izolowanych od siebie. Jego głównym zadaniem jest koncentracja i prowadzenie strumienia magnetycznego wytworzonego przez uzwojenia. Laminowanie rdzenia (czyli budowanie go z cienkich, izolowanych blach zamiast z litego bloku) ma na celu minimalizację strat energii spowodowanych prądami wirowymi.
• Uzwojenie pierwotne (wejściowe): To cewka nawinięta na rdzeniu, która jest podłączana do źródła prądu przemiennego (np. sieci energetycznej). Liczba zwojów w tym uzwojeniu, oznaczana jako N_p, ma bezpośredni wpływ na działanie transformatora.
• Uzwojenie wtórne (wyjściowe): Druga cewka nawinięta na tym samym rdzeniu, z której odbierana jest transformowana energia. Liczba zwojów w tym uzwojeniu, N_s, w stosunku do liczby zwojów uzwojenia pierwotnego, decyduje o tym, czy napięcie zostanie podwyższone, czy obniżone.

W transformatorach dużej mocy, oprócz tych podstawowych elementów, występują również zaawansowane systemy chłodzenia (np. olej transformatorowy, radiatory, wentylatory) oraz rozbudowane systemy zabezpieczeń, które zapewniają bezpieczną i stabilną pracę urządzenia.

Zasada działania transformatora: Indukcja w praktyce

Działanie transformatora opiera się na zasadzie indukcji elektromagnetycznej, odkrytej przez Michaela Faradaya. Kiedy do uzwojenia pierwotnego podłączamy zmienne napięcie prądu przemiennego, w cewce tej zaczyna płynąć zmienny prąd. Zgodnie z prawem Ampère'a, zmienny prąd wytwarza wokół siebie zmienne pole magnetyczne. Rdzeń ferromagnetyczny koncentruje ten zmienny strumień magnetyczny i kieruje go do uzwojenia wtórnego.

Zgodnie z prawem Faradaya, zmienny strumień magnetyczny przenikający przez uzwojenie wtórne indukuje w nim siłę elektromotoryczną, a co za tym idzie – napięcie przemienne o tej samej częstotliwości co napięcie wejściowe. Wartość tego indukowanego napięcia zależy bezpośrednio od szybkości zmian strumienia magnetycznego oraz od liczby zwojów w uzwojeniu wtórnym. Relacja między napięciami i liczbą zwojów jest kluczowa dla zrozumienia działania transformatora.

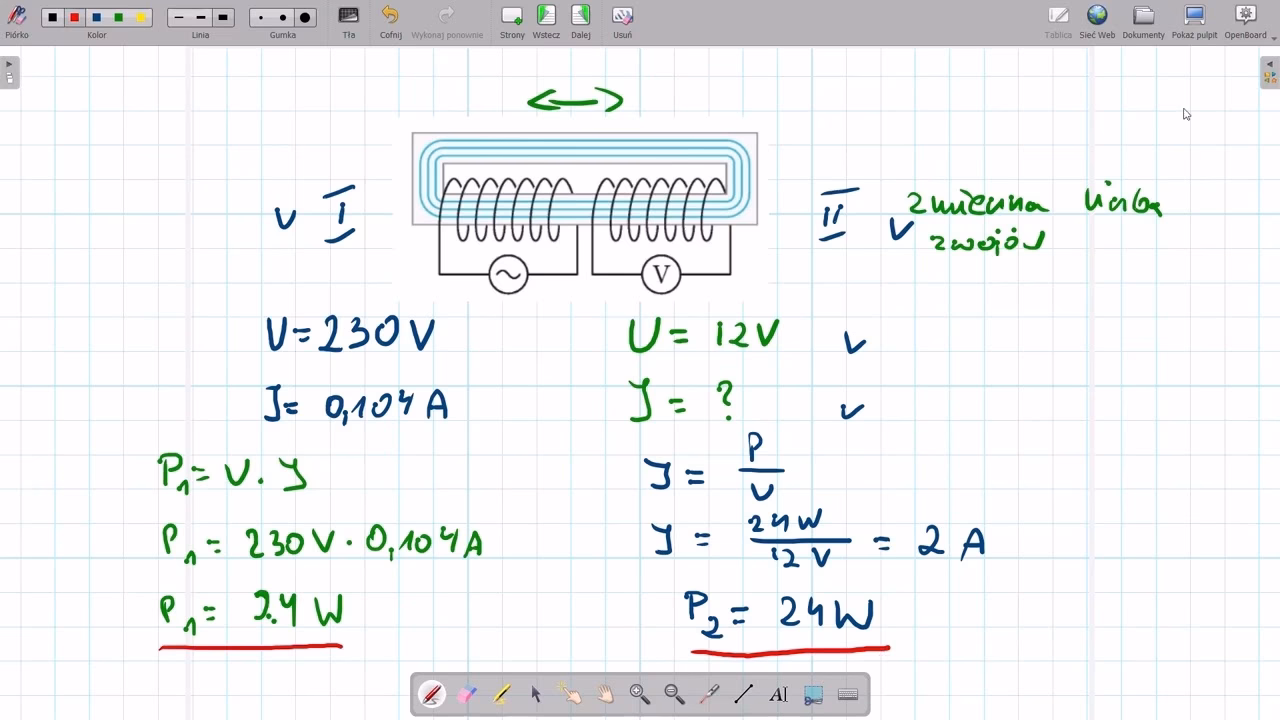

Wzory transformatora: Przekładnia i relacje

Kluczowym parametrem transformatora jest jego przekładnia, która określa stosunek napięcia na uzwojeniu wtórnym do napięcia na uzwojeniu pierwotnym. Ta przekładnia jest bezpośrednio związana ze stosunkiem liczby zwojów w obu uzwojeniach. Dla idealnego transformatora (bez strat mocy) obowiązują następujące zależności:

Z tych wzorów wynika, że jeśli transformator podwyższa napięcie (N_s > N_p), to jednocześnie obniża prąd (I_s < I_p), i odwrotnie. Jest to kluczowe dla przesyłu energii, gdyż wysokie napięcie i niski prąd minimalizują straty mocy w liniach przesyłowych.

Straty mocy w transformatorze: Gdzie ucieka energia?

Choć idealny transformator nie generuje strat, w rzeczywistych urządzeniach zawsze występuje pewna utrata mocy. Sprawność transformatora, definiowana jako stosunek mocy po stronie wtórnej do mocy pobieranej przez transformator, zazwyczaj przekracza 99% w nowoczesnych konstrukcjach, co czyni je niezwykle efektywnymi. Główne źródła strat to:

• Straty w żelazie (straty w rdzeniu): Wynikają z dwóch zjawisk:
  • Prądy wirowe: Zmienne pole magnetyczne w rdzeniu indukuje w nim prądy wirowe (prądy Foucaulta), które powodują nagrzewanie się rdzenia i rozpraszanie energii. Aby je zminimalizować, rdzeń wykonuje się z cienkich, izolowanych blach.
  • Histereza magnetyczna: Każde przemagnesowanie materiału ferromagnetycznego rdzenia wiąże się z pewną stratą energii. Zastosowanie specjalnych stopów, takich jak szkło metaliczne, może kilkukrotnie zmniejszyć te straty.
• Straty w miedzi (straty w uzwojeniach): Wynikają z oporności elektrycznej materiału, z którego wykonane są uzwojenia (najczęściej miedzi). Prąd płynący przez uzwojenie powoduje wydzielanie się ciepła (efekt Joule'a-Lenza), co jest formą straty energii. Są one proporcjonalne do kwadratu prądu.
• Straty w metalowych częściach konstrukcyjnych: W transformatorach dużej mocy, zmienne pola magnetyczne mogą indukować prądy wirowe również w innych metalowych elementach konstrukcyjnych (ścianki, pokrywa, belki). Aby je zmniejszyć, stosuje się materiały niemagnetyczne, ekrany magnetyczne, a nawet całe kadzie z aluminium.

Rodzaje transformatorów: Różnorodność zastosowań

Świat transformatorów jest niezwykle zróżnicowany, a ich klasyfikacja może odbywać się na podstawie wielu kryteriów:

• Ze względu na konstrukcję uzwojeń:
  • Transformatory dwuuzwojeniowe: Najczęściej spotykany typ, z oddzielnymi uzwojeniami pierwotnym i wtórnym.
  • Autotransformatory: Posiadają jedno uzwojenie, które jest częścią zarówno obwodu pierwotnego, jak i wtórnego. Są mniejsze i tańsze od tradycyjnych transformatorów o tej samej mocy, ale nie zapewniają izolacji galwanicznej między obwodami.
• Ze względu na liczbę uzwojeń:
  • Transformatory z wieloma uzwojeniami: Posiadają więcej niż jedno uzwojenie wtórne, co pozwala na uzyskanie kilku różnych napięć wyjściowych (np. w zasilaczach elektronicznych). Możliwe są również odczepy w uzwojeniach, umożliwiające wybór różnych napięć.
• Ze względu na liczbę faz:
  • Transformatory jednofazowe: Stosowane w sieciach jednofazowych lub jako pojedyncze jednostki w systemach wielofazowych (np. w sieciach wysokiego napięcia, po jednym na fazę).
  • Transformatory wielofazowe (np. trójfazowe): Posiadają wspólny rdzeń dla wszystkich faz lub oddzielne rdzenie połączone magnetycznie. Są standardem w przemysłowych i energetycznych sieciach trójfazowych.
• Ze względu na chłodzenie:
  • Transformatory suche (izolowane powietrzem): Stosowane dla niskich i średnich napięć, gdzie straty ciepła są mniejsze.
  • Transformatory olejowe: Dla wyższych napięć i większych mocy, gdzie olej transformatorowy pełni funkcję izolującą i chłodzącą. Duże transformatory olejowe wyposażone są w radiatory i wentylatory.
• Ze względu na zastosowanie:
  • Transformatory energetyczne: Do przesyłu i dystrybucji energii elektrycznej.
  • Transformatory pomiarowe: Do izolacji i obniżania napięcia lub prądu w obwodach pomiarowych.
  • Transformatory spawalnicze: Do zasilania urządzeń spawalniczych.
  • Transformatory bezpieczeństwa/separacyjne: Do izolacji galwanicznej obwodów.

Zastosowanie transformatorów w praktyce

Transformatory są wszechobecne w naszym życiu, choć często nie zdajemy sobie z tego sprawy. Ich najważniejsze zastosowania to:

• Przesył energii elektrycznej: Elektrownie generują energię przy względnie niskim napięciu. Transformatory podwyższające zwiększają to napięcie do setek kilowoltów (kV), co minimalizuje straty w liniach przesyłowych na duże odległości. Następnie, w stacjach transformatorowych, napięcie jest stopniowo obniżane przez transformatory obniżające, aż do wartości używanych w domach (np. 230 V) lub przemyśle.
• Zasilanie urządzeń elektronicznych: Wiele urządzeń, takich jak telefony komórkowe, laptopy czy zabawki, wymaga znacznie niższego napięcia niż to dostępne w gniazdku. Zasilacze tych urządzeń zawierają małe transformatory obniżające napięcie do wymaganej wartości, często w zakresie 3-12 V.
• Urządzenia medyczne: Transformatory są kluczowe w sprzęcie medycznym, takim jak aparaty rentgenowskie, gdzie wymagane są bardzo wysokie napięcia.
• Bezpieczeństwo elektryczne: Transformatory izolacyjne zapewniają separację galwaniczną między obwodami, zwiększając bezpieczeństwo użytkowania urządzeń w specyficznych środowiskach (np. medycyna, wilgotne pomieszczenia).

Często Zadawane Pytania (FAQ)

Czy transformator działa na prąd stały (DC)?

Nie, transformator nie działa na prąd stały (DC). Jego działanie opiera się na zjawisku indukcji elektromagnetycznej, które wymaga zmiennego strumienia magnetycznego. Prąd stały wytwarza stałe pole magnetyczne, które nie indukuje napięcia w uzwojeniu wtórnym. Transformator może zadziałać tylko w momencie włączania lub wyłączania prądu stałego, ale nie w trybie ciągłej pracy.

Czy transformator zmienia częstotliwość prądu?

Nie, transformator zmienia napięcie i prąd, ale nie zmienia częstotliwości prądu przemiennego. Częstotliwość napięcia wyjściowego jest zawsze taka sama jak częstotliwość napięcia wejściowego.

Jaka jest typowa sprawność transformatora?

Nowoczesne transformatory charakteryzują się bardzo wysoką sprawnością, często przekraczającą 99%. Oznacza to, że tylko niewielka część energii jest tracona w postaci ciepła podczas procesu transformacji.

Czym różni się transformator podwyższający od obniżającego?

Transformator podwyższający (step-up transformer) ma więcej zwojów w uzwojeniu wtórnym niż w pierwotnym (N_s > N_p), co skutkuje wyższym napięciem wyjściowym i niższym prądem wyjściowym. Transformator obniżający (step-down transformer) ma mniej zwojów w uzwojeniu wtórnym niż w pierwotnym (N_s < N_p), co prowadzi do niższego napięcia wyjściowego i wyższego prądu wyjściowego.

Dlaczego transformatory energetyczne są chłodzone olejem?

Olej transformatorowy pełni dwie kluczowe funkcje: po pierwsze, jest doskonałym izolatorem elektrycznym, zapobiegającym przebiciom między elementami pod wysokim napięciem; po drugie, doskonale odprowadza ciepło wytwarzane przez straty mocy w rdzeniu i uzwojeniach. Dzięki temu transformator może pracować efektywnie i bezpiecznie, nawet przy bardzo dużych obciążeniach.

Podsumowanie

Transformator to jedno z najważniejszych urządzeń w elektrotechnice, stanowiące fundament współczesnych systemów energetycznych. Jego zdolność do efektywnej zmiany napięcia prądu przemiennego, przy minimalnych stratach, sprawia, że energia elektryczna może być przesyłana na duże odległości i dostarczana do naszych domów w bezpieczny i użyteczny sposób. Zrozumienie jego budowy, zasady działania opartej na indukcji elektromagnetycznej, oraz rodzajów strat, pozwala docenić inżynierski geniusz stojący za tym niezbędnym elementem naszej infrastruktury.
