Pole Elektryczne: Kompletny Przewodnik", "kategoria": "Fizyka

Pole elektryczne to fundamentalna cecha przestrzeni, która sprawia, że w jej obrębie występują oddziaływania elektryczne. Możemy je postrzegać jako coś, co istnieje niezależnie od tego, czy w danym momencie znajduje się tam ładunek, na który to pole mogłoby oddziaływać. Jest to niewidzialna siła, która otacza naładowane obiekty i wpływa na inne ładunki elektryczne. Zrozumienie pola elektrycznego jest kluczowe dla poznania wielu zjawisk w otaczającym nas świecie, od działania baterii po promieniowanie elektromagnetyczne.

Wielkości opisujące pole elektryczne

Aby precyzyjnie opisać pole elektryczne i jego wpływ na otoczenie, fizycy posługują się kilkoma kluczowymi wielkościami. Każda z nich dostarcza informacji o różnych aspektach tego złożonego zjawiska.

Natężenie pola elektrycznego

Natężenie pola elektrycznego (

E

) jest podstawową wielkością wektorową, która opisuje pole elektryczne w danym punkcie przestrzeni. Jest to miara siły, z jaką pole działa na jednostkowy ładunek próbny umieszczony w tym punkcie. Definiuje się je jako stosunek siły

F

wywieranej przez pole na ładunek próbny

q

do wartości tego ładunku:

E = F/q

Ważne jest, aby ładunek próbny był na tyle mały, aby jego obecność nie zmieniała rozkładu ładunków, które wytwarzają analizowane pole. Jednostką natężenia pola elektrycznego w układzie SI jest niuton na kulomb (N/C) lub wolt na metr (V/m). Kierunek wektora natężenia pola jest zawsze zgodny z kierunkiem siły, która działałaby na dodatni ładunek próbny umieszczony w tym punkcie. Oznacza to, że linie natężenia pola wskazują kierunek, w którym poruszałby się hipotetyczny dodatni ładunek.

Potencjał pola elektrycznego

Potencjał pola elektrycznego (

φ

) to inna, równie ważna wielkość opisująca pole, ale w przeciwieństwie do natężenia, jest to wielkość skalarna. Potencjał w danym punkcie pola elektrycznego jest definiowany jako stosunek energii potencjalnej

E_p

ładunku próbnego

q

umieszczonego w tym punkcie do wartości tego ładunku:

φ = E_p/q

Potencjał elektryczny informuje nas o tym, ile energii potencjalnej posiada jednostkowy ładunek w danym punkcie pola. Różnica potencjałów między dwoma punktami, zwana napięciem elektrycznym, określa pracę, jaką należy wykonać, aby przenieść jednostkowy ładunek między tymi punktami. Jest to miara zdolności pola do wykonania pracy. Jednostką potencjału elektrycznego jest wolt (V), co odpowiada jednemu dżulowi na kulomb (J/C). Punkty o tym samym potencjale tworzą tak zwane powierzchnie ekwipotencjalne, które są zawsze prostopadłe do linii sił pola elektrycznego.

Energia pola elektrycznego

W każdym polu elektrycznym zgromadzona jest energia. Ta energia jest równa pracy, jaką należałoby wykonać, aby ułożyć układ ładunków tworzących dane pole. Innymi słowy, energia potencjalna układu ładunków jest równoważna energii zmagazynowanej w wytworzonym przez nie polu elektrycznym. Jest to fundamentalna zasada zachowania energii w kontekście elektromagnetyzmu. Gęstość energii pola elektrycznego, czyli energia zawarta w jednostce objętości, wyraża się wzorem:

η = (1/2)ε₀|E|²

gdzie

ε₀

to przenikalność elektryczna próżni (stała fizyczna o wartości około 8.854 × 10^-12 F/m), a

E

to wartość natężenia pola elektrycznego. Ten wzór pokazuje, że im silniejsze pole elektryczne, tym więcej energii jest w nim zmagazynowane na jednostkę objętości. Energia ta jest kluczowa w wielu zastosowaniach, na przykład w kondensatorach, które służą do magazynowania energii elektrycznej, oraz w rozważaniach dotyczących propagacji fal elektromagnetycznych.

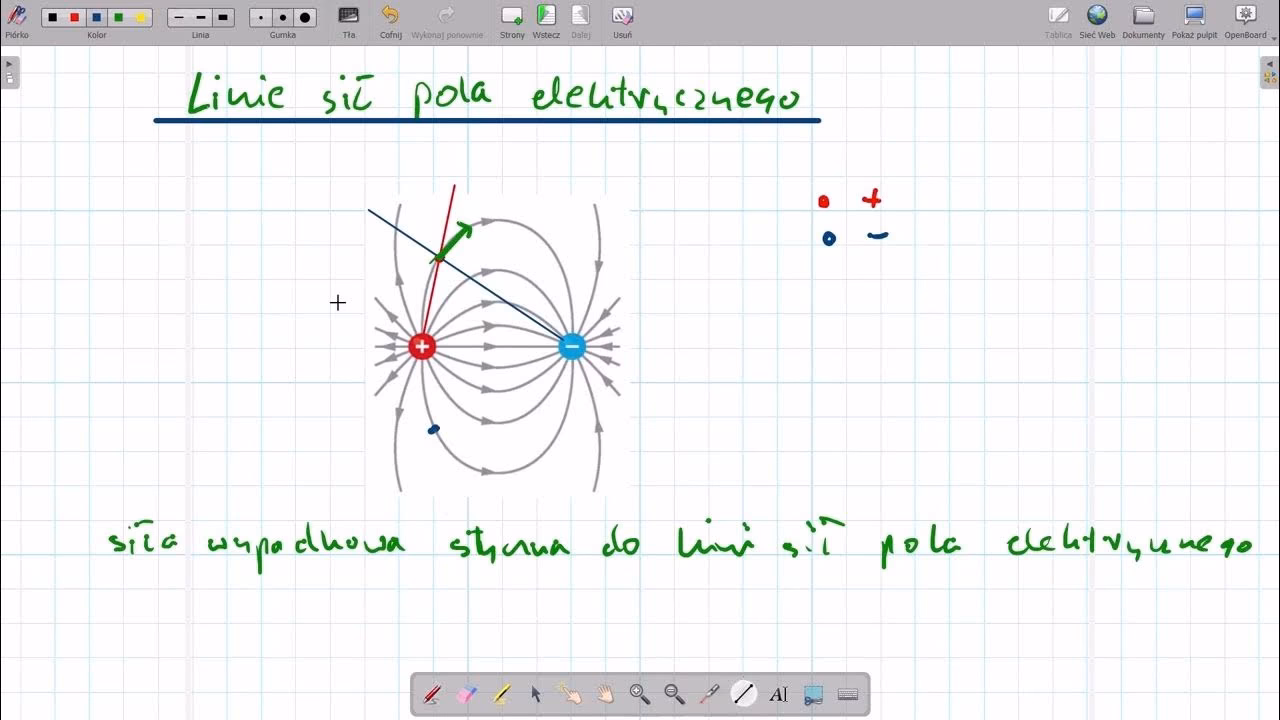

Wizualizacja pola elektrycznego: Linie sił

Aby w sposób obrazowy przedstawić pole elektryczne, które jest niewidzialne dla ludzkiego oka, fizycy posługują się koncepcją linii sił pola elektrycznego. Są to wyobrażalne linie, które w każdym punkcie przestrzeni są styczne do wektora siły działającej w tym polu na dodatni ładunek próbny. Linie sił mają kilka kluczowych właściwości, które pomagają w ich interpretacji i zrozumieniu zachowania pola:

• Zawsze wychodzą z ładunków dodatnich i kończą się na ładunkach ujemnych (lub w nieskończoności, jeśli ładunki ujemne nie są obecne w danym układzie).
• Nigdy się nie przecinają, ponieważ w każdym punkcie pola natężenie ma tylko jeden określony kierunek. Przecięcie oznaczałoby, że w jednym punkcie występują dwa różne kierunki siły, co jest fizycznie niemożliwe.
• Ich gęstość (liczbę linii na jednostkę powierzchni prostopadłej do nich) jest proporcjonalna do wartości natężenia pola elektrycznego – im gęściej ułożone są linie, tym silniejsze jest pole w danym obszarze.
• Kierunek linii sił wskazuje kierunek, w którym poruszałby się dodatni ładunek próbny, umieszczony w danym punkcie pola.

Linie sił są niezwykle pomocne w wizualizacji złożonych konfiguracji pól elektrycznych, takich jak pole wytworzone przez dipol elektryczny (dwa ładunki o przeciwnych znakach) czy przez układ wielu ładunków. Pozwalają one szybko ocenić kierunek i względną siłę pola w różnych obszarach przestrzeni.

Właściwości pola elektrycznego

Pole elektryczne posiada szereg fundamentalnych właściwości, które determinują jego zachowanie i oddziaływania z materią. Zrozumienie tych właściwości jest kluczowe dla głębszego poznania elektromagnetyzmu.

Zasada superpozycji

W ośrodkach jednorodnych i izotropowych, czyli takich, których właściwości elektryczne są takie same we wszystkich kierunkach i w każdym punkcie, siła pochodząca od kilku pól elektrycznych jest wektorową sumą sił, jakie wytwarza każde z tych pól niezależnie. Ta zasada, zwana zasadą superpozycji, oznacza, że całkowite natężenie pola elektrycznego w danym punkcie jest po prostu sumą wektorową natężeń poszczególnych pól wytwarzanych przez każdy z ładunków oddzielnie. Podobnie, całkowity potencjał pola jest algebraiczną sumą potencjałów od poszczególnych ładunków. Jest to niezwykle przydatne narzędzie do analizowania złożonych układów ładunków, ponieważ pozwala rozłożyć problem na prostsze części i sumować ich indywidualne wkłady, co znacznie upraszcza obliczenia i analizy.

Zachowawczość pola elektrycznego

Siły elektryczne wytworzone przez spoczywające lub poruszające się ruchem jednostajnym ładunki są zachowawcze. Oznacza to, że praca wykonana przy przesunięciu ładunku w takim polu elektrycznym na drodze zamkniętej jest zawsze równa zeru. Innymi słowy, praca wykonana przez pole zależy tylko od położenia początkowego i końcowego ładunku, a nie od kształtu trajektorii. To jest kluczowa cecha, która prowadzi do istnienia energii potencjalnej i potencjału elektrycznego – cech charakterystycznych dla pól zachowawczych. Pole elektrostatyczne, czyli pole wytworzone przez ładunki spoczywające, jest często krótko nazywane polem zachowawczym. Wynikiem zachowawczości pola jest jego potencjalność (istnienie funkcji potencjału) oraz bezwirowość. Warto zaznaczyć, że pole elektryczne wytworzone przez zmieniające się pole magnetyczne nie jest zachowawcze i musi być rozpatrywane wspólnie z polem magnetycznym jako pole elektromagnetyczne.

Źródłowość pola elektrycznego

Pole elektryczne wytworzone przez ładunki elektryczne jest polem źródłowym. Oznacza to, że linie sił tego pola rozpoczynają się na ładunkach dodatnich (nazywanych źródłami pola) i kończą na ładunkach ujemnych (nazywanych ujściami pola). W przestrzeni bez ładunków elektrycznych linie sił pola elektrycznego są ciągłe i nie mają początku ani końca. Matematycznym wyrazem źródłowości pola elektrycznego jest prawo Gaussa, które wiąże strumień pola elektrycznego przez zamkniętą powierzchnię z całkowitym ładunkiem zawartym wewnątrz tej powierzchni. Prawo Gaussa jest jednym z fundamentalnych praw elektromagnetyzmu i pozwala na obliczanie pola elektrycznego w układach o wysokiej symetrii, a także potwierdza, że ładunki elektryczne są jedynymi źródłami pola elektrycznego.

Szczególne konfiguracje pola elektrycznego

W zależności od rozmieszczenia ładunków elektrycznych, pole elektryczne może przyjmować różne konfiguracje. Poznanie tych podstawowych układów jest kluczowe do zrozumienia bardziej złożonych zjawisk.

Pole ładunku punktowego

Jednym z najprostszych, a zarazem fundamentalnych przykładów pola elektrycznego jest pole wytworzone przez pojedynczy ładunek punktowy

Q

. Siła działająca między dwoma ładunkami

Q

i

q

(gdzie

q

jest ładunkiem próbnym) jest opisywana prawem Coulomba:

F = (1 / 4πε₀) * (Qq / r²)

Na podstawie tej siły, natężenie pola elektrycznego wytworzonego przez ładunek punktowy

Q

w odległości

r

od niego wynosi:

E = (1 / 4πε₀) * (Q / r²)

gdzie

r

to odległość od ładunku źródłowego. Wektor natężenia pola jest skierowany promieniowo od ładunku dodatniego (linie sił rozchodzą się na zewnątrz) i promieniowo do ładunku ujemnego (linie sił zbiegają się do środka). Wartość natężenia pola maleje z kwadratem odległości od ładunku, co oznacza, że pole staje się słabsze bardzo szybko wraz ze wzrostem odległości. Jest to tak zwana zależność odwrotności kwadratu odległości, charakterystyczna dla wielu pól centralnych w fizyce.

Pole jednorodne

Pole jednorodne to szczególny typ pola elektrycznego, w którym we wszystkich punktach przestrzeni natężenie pola ma stałą wartość, kierunek i zwrot. Oznacza to, że niezależnie od tego, gdzie umieścimy ładunek próbny w takim polu, będzie na niego działać siła o tej samej wartości i w tym samym kierunku. Linie sił w polu jednorodnym są równoległe i równo rozmieszczone, co wizualnie przedstawia stałą gęstość pola. Idealnym przykładem pola jednorodnego jest pole we wnętrzu kondensatora płaskiego, czyli układu dwóch równoległych, naładowanych płyt. W praktyce, pole to jest jednorodne tylko w pewnej odległości od krawędzi płyt, gdzie efekty brzegowe są pomijalne. Pole jednorodne jest często wykorzystywane w analizach teoretycznych i w praktycznych zastosowaniach, takich jak przyspieszanie cząstek naładowanych w akceleratorach czy w urządzeniach do odchylania strumieni elektronów.

Przewodniki w polu elektrycznym

W przewodnikach elektrycznych, takich jak metale, istnieją swobodne nośniki ładunku (głównie elektrony), które mogą się przemieszczać pod wpływem pola elektrycznego. Kiedy przewodnik zostanie umieszczony w zewnętrznym polu elektrycznym, te swobodne ładunki natychmiast zaczynają się przemieszczać w odpowiedzi na siłę elektryczną. Proces ten trwa tak długo, aż wewnątrz przewodnika ustali się stan równowagi elektrostatycznej. W tym stanie, swobodne ładunki przemieszczają się w taki sposób, że całkowite natężenie pola elektrycznego wewnątrz przewodnika staje się równe zeru. Oznacza to, że przewodnik 'ekranuje' swoje wnętrze przed zewnętrznym polem elektrycznym. Wszystkie nadmiarowe ładunki w przewodniku gromadzą się na jego powierzchni, a linie sił pola elektrycznego są zawsze prostopadłe do powierzchni przewodnika w stanie równowagi. Ta właściwość jest wykorzystywana w urządzeniach takich jak klatka Faradaya, która chroni wnętrze przed zewnętrznymi polami elektrycznymi.

Porównanie wielkości opisujących pole elektryczne

Często zadawane pytania (FAQ)

Co to jest pole elektryczne?

Pole elektryczne to cecha przestrzeni, która sprawia, że w jej obrębie występują oddziaływania elektryczne. Można je rozumieć jako niewidzialny obszar wokół naładowanych obiektów, który wywiera siłę na inne ładunki elektryczne. Istnieje ono niezależnie od tego, czy w danym punkcie przestrzeni znajduje się jakiś ładunek, na który mogłoby oddziaływać. Jest to fundamentalne pojęcie w fizyce, opisujące, jak ładunki wpływają na przestrzeń wokół siebie.

Jakie są przykłady pól elektrycznych w życiu codziennym?

Pola elektryczne są wszechobecne w naszym otoczeniu i odgrywają kluczową rolę w wielu zjawiskach i technologiach. Oto kilka przykładów:

• Kondensatory i baterie: Generują pola elektryczne, które magazynują energię i napędzają prąd w obwodach elektronicznych, zasilając urządzenia od telefonów po samochody elektryczne.
• Przewodniki z prądem: Wokół nich istnieje zewnętrzne pole elektryczne, które jest częścią pola elektromagnetycznego. To pole jest odpowiedzialne za wiele zjawisk, takich jak indukcja elektromagnetyczna.
• Fale elektromagnetyczne: Światło widzialne, promienie rentgenowskie, fale radiowe, mikrofale – wszystkie one zawierają składowe pola elektrycznego i magnetycznego, które rozchodzą się w przestrzeni, umożliwiając komunikację i działanie wielu technologii.
• Pocieranie balonem o sweter: Naładowany balon przyciąga się do ściany dzięki wytworzonemu polu elektrycznemu. Podobnie, dwa naładowane balony będą się odpychać, demonstrując siły elektrostatyczne.
• Naelektryzowany grzebień: Potarty o włosy grzebień wytwarza pole elektryczne, które może przyciągać drobne kawałki papieru lub włókna, pokazując oddziaływanie na odległość.

Jaki jest wzór na pole elektryczne?

Istnieje kilka wzorów opisujących pole elektryczne, w zależności od tego, którą wielkość pola analizujemy i jaki jest jego charakter:

• Natężenie pola elektrycznego (E): Podstawowy wzór definiujący natężenie pola to stosunek siły (F) działającej na ładunek próbny (q) do wartości tego ładunku:

  E = F/q

  . Dla pola wytworzonego przez pojedynczy ładunek punktowy (Q) w odległości (r) od niego, wzór przyjmuje postać:

  E = (1 / 4πε₀) * (Q / r²)

  , gdzie ε₀ to przenikalność elektryczna próżni.

• Potencjał pola elektrycznego (φ): Jest to stosunek energii potencjalnej (E_p) ładunku próbnego (q) umieszczonego w polu do wartości tego ładunku:

  φ = E_p/q

  .

• Praca (W): Praca wykonana przy przesunięciu ładunku między dwoma punktami (A i B) w polu elektrycznym może być obliczona jako różnica energii potencjalnych:

  W_(A-B) = E_pB - E_pA

  . Alternatywnie, praca może być wyrażona jako iloczyn ładunku i różnicy potencjałów:

  W = q * (φ_B - φ_A)

  .

Warto pamiętać, że energia potencjalna ładunku może być dodatnia lub ujemna, w zależności od znaków ładunków źródłowych i ładunku w polu, a także odległości między nimi. Zrozumienie tych wzorów jest kluczowe do rozwiązywania problemów z zakresu elektrostatyki i elektrodynamiki.
