Schematy Blokowe: Wizualizuj, Optymalizuj, Testuj

Schemat blokowy to niezwykle potężne narzędzie graficzne, które pozwala na wizualizację złożonych procesów, przepływów pracy i algorytmów. Niezależnie od tego, czy pracujesz w inżynierii, biznesie, edukacji, czy testowaniu oprogramowania, schematy blokowe oferują intuicyjny sposób na zrozumienie i udokumentowanie sekwencji kroków, decyzji i operacji. Choć na pierwszy rzut oka mogą wydawać się skomplikowane ze względu na bogactwo symboli, ich podstawowa idea jest prosta: przedstawić każdy element procesu w klarowny i łatwy do śledzenia sposób. Od momentu ich powstania w 1921 roku, dzięki inżynierom przemysłowym Frankowi i Lillian Gilbreth, schematy blokowe przeszły długą drogę, stając się uniwersalnym językiem optymalizacji i analizy. W tym artykule zagłębimy się w świat schematów blokowych, poznając ich zastosowania, symbolikę, różne typy oraz praktyczne wskazówki dotyczące ich tworzenia, ze szczególnym uwzględnieniem ich roli w testowaniu oprogramowania.

" + "

Dlaczego warto korzystać ze schematów blokowych? Kluczowe zastosowania

" + "

Schematy blokowe są wszechstronnym narzędziem, które znajduje zastosowanie w wielu scenariuszach. Ich wizualna natura sprawia, że są nieocenione w sytuacjach, gdy potrzebujemy:

" + "

" + "
• Udokumentować proces: Schematy blokowe stanowią idealny sposób na zaplanowanie i udokumentowanie każdego projektu czy procesu, szczególnie tych opartych na współpracy. Umożliwiają szybkie zrozumienie złożonej struktury bez konieczności zagłębiania się w obszerne opisy tekstowe.

" + "

• Uprościć i zwizualizować złożone pomysły lub procesy: Nie każdy członek zespołu ma czas lub zasoby, aby zapoznać się ze szczegółową dokumentacją. Schemat blokowy pozwala na łatwe śledzenie przepływu pracy, zrozumienie zadań i szybką analizę poszczególnych kroków, znacząco zwiększając przejrzystość.

" + "

• Zorganizować pracę zespołu i efektywnie przypisywać zadania: Wizualne przedstawienie procesu ułatwia przypisywanie zadań członkom zespołu i organizowanie pracy, zapewniając płynniejszy przebieg działań. Każdy widzi swoje miejsce w ogólnej strukturze.

" + "

• Podejmować i uzasadniać decyzje: Decyzje często wydają się mniej przytłaczające i skomplikowane, gdy są przedstawiane na schemacie blokowym. Narzędzie to pomaga również w wizualizacji wpływu podejmowanych decyzji, co pozwala łatwiej przewidzieć kolejne kroki i uzasadnić ich konieczność.

" + "

• Wykrywać wąskie gardła i problemy oraz im zapobiegać: Schematy blokowe są jak wizualny przewodnik, który pozwala zmapować cały proces, śledzić każdy krok i upewnić się, że na każde zadanie zostanie przydzielona wystarczająca ilość czasu i zasobów. Pomagają wykrywać potencjalne blokady, zanim przerodzą się one w poważne problemy.

" + "

• Ustandaryzować procesy: Po przygotowaniu schematu blokowego można go ponownie wykorzystać w podobnych projektach i procesach. To oszczędza Tobie i Twojemu zespołowi mnóstwo czasu i stresu w dłuższej perspektywie, promując standaryzację działań.

" + "

• Śledzić postępy w realizacji projektu: Dzięki prostocie śledzenia postępów na różnych etapach schematu blokowego, możesz na bieżąco sprawdzać postępy pracy zespołu nad projektem czy procesem. Zapewnia to doskonały przegląd zadań, które wciąż wymagają wykonania.

" + "

" + "

Symbole schematów blokowych: Język wizualnej komunikacji

" + "

Aby schematy blokowe były uniwersalnie zrozumiałe, niezależnie od zespołu czy branży, konieczna była ich standaryzacja. American National Standards Institute (ANSI) w latach 60. XX wieku ustanowił oficjalne normy, które w 1970 roku zostały przyjęte przez Międzynarodową Organizację Normalizacyjną (ISO). Te normy są regularnie weryfikowane i aktualizowane, co gwarantuje spójność w interpretacji. Schematy blokowe czyta się zazwyczaj od góry do dołu i od lewej do prawej. Poniżej przedstawiamy najczęściej używane symbole i ich znaczenie:

" + "

" + "
• Strzałka (Linia przepływu): Wskazuje powiązania między blokami i ich kierunek. Jest to esencja przepływu procesu.

" + "

• Terminator (Owal): Służy do oznaczania punktu początkowego lub końcowego w procesie schematu. Zawsze jest to pierwszy i ostatni symbol.

" + "

• Proces (Prostokąt): Najczęstszy element schematu blokowego, który wskazuje pojedynczy etap lub operację w procesie.

" + "

• Komentarz lub adnotacja (Kształt otwartej chmury): Dodaje potrzebne wyjaśnienia lub komentarze do schematu, nie wpływając na przepływ.

" + "

• Decyzja (Romb): Reprezentuje decyzję, którą Ty lub Twój zespół musicie podjąć, aby przejść do następnego etapu procesu. Zwykle wskazuje pytanie, na które należy odpowiedzieć, np. tak/nie lub prawda/fałsz, z dwoma lub więcej wyjściami.

" + "

• Przechowywane dane (Cylinder): Reprezentuje plik danych lub bazę danych, z której dane są pobierane lub do której są zapisywane.

" + "

• Symbol „lub” (Okrąg z dwoma wejściami i jednym wyjściem): Wskazuje, że przepływ procesu ma trzy lub więcej rozgałęzień, często używany w połączeniu z rombem decyzji.

" + "

• Blok wejścia/wyjścia (Równoległobok): Reprezentuje proces wprowadzania lub wysyłania danych zewnętrznych (np. od użytkownika, z pliku).

" + "

• Wyświetlanie (Kształt ekranu): Wskazuje etap, na którym wyświetlane są istotne informacje o procesie, np. na monitorze.

" + "

• Dokument (Prostokąt z falistą podstawą): Reprezentuje pojedynczy dokument generowany lub używany w procesie.

" + "

• Opóźnienie (Kształt litery D): Wskazuje opóźnienie lub okres oczekiwania w procesie, który może być nieunikniony lub problematyczny.

" + "

• Wprowadzanie ręczne (Trapezoid odwrócony): Reprezentuje dane lub informacje, które należy ręcznie wprowadzić do systemu, np. przez klawiaturę.

" + "

• Działanie ręczne (Trapezoid): Wskazuje krok, który należy wykonać ręcznie w procesie, np. fizyczne pakowanie.

" + "

• Łącznik międzystronicowy (Pięciokąt skierowany w prawo): Służy do łączenia dwóch symboli znajdujących się na różnych stronach schematu, co ułatwia zarządzanie dużymi diagramami.

" + "

• Łącznik stronicowy (Mały okrąg): Łączy dwa symbole na jednej stronie i zastępuje długie linie łączące, co zwiększa przejrzystość schematu.

" + "

• Węzeł łączący (Mały okrąg z wieloma wejściami i jednym wyjściem): Służy do połączenia wielu rozgałęzień z powrotem w jeden proces, często używany po bloku decyzji.

" + "

• Proces alternatywny (Prostokąt z podwójnymi pionowymi liniami): Linie prowadzące do tego symbolu są zwykle kropkowane. Stanowi on alternatywę dla normalnego etapu procesu, którą należy wybrać w razie potrzeby.

" + "

• Proces predefiniowany (Prostokąt z podwójnymi pionowymi liniami): Wskazuje proces już zdefiniowany w innym miejscu (np. podprogram, funkcja).

" + "

• Wiele dokumentów (Trzy nałożone dokumenty): Reprezentuje wiele dokumentów generowanych lub używanych w procesie.

" + "

• Przygotowanie lub inicjalizacja (Sześciokąt): Wskazuje etap przygotowania lub inicjalizacji w procesie, np. ustawienie zmiennych.

" + "

" + "

Znajomość tych symboli jest kluczowa do poprawnego odczytywania i tworzenia schematów blokowych. Dla bardziej złożonych diagramów zawsze warto dołączyć legendę, aby zapewnić pełne zrozumienie dla wszystkich odbiorców.

" + "

Różnorodność typów schematów blokowych

" + "

Ze względu na swoją wysoką wartość informacyjną i adaptacyjność, schematy blokowe są wykorzystywane w niezliczonych dziedzinach i branżach, od inżynierii po marketing. W zależności od specyfiki procesu, który zamierzamy wizualizować, możemy wybrać najbardziej odpowiedni typ schematu. Mark A. Fryman w swojej książce „Quality and Process Improvement” z 2002 roku wyróżnił pięć typów schematów blokowych, szczególnie przydatnych w środowisku biznesowym:

" + "

" + "
• Schemat blokowy decyzji: Pomaga wyjaśnić kroki podejmowane w celu uzasadnienia decyzji. Jest to szczególnie przydatne w przewidywaniu konsekwencji różnych wyborów.

" + "

• Schemat blokowy logiki: Służy do identyfikacji luk, wąskich gardeł lub ograniczeń w procesie, które mogą powodować zakłócenia lub problemy.

" + "

• Schemat blokowy systemu: Ilustruje przepływ danych w określonym systemie, często wykorzystywany w księgowości czy systemach informatycznych.

" + "

• Schemat blokowy produktu: Ilustruje proces tworzenia produktu i kolejność sekwencji, będąc pomocnym elementem dokumentacji podczas uruchamiania nowego produktu lub ulepszania procesu produkcji.

" + "

• Schemat blokowy procesu: Pokazuje, w jaki sposób proces prowadzi do określonego wyniku. Jest on szczególnie przydatny do usprawnienia istniejącego procesu lub wprowadzenia nowego. Przykładem jest popularny schemat blokowy typu swimlane (toru pływackiego).

" + "

" + "

Oprócz typów zdefiniowanych przez Frymana, na przestrzeni lat opracowano wiele innych, wyspecjalizowanych schematów blokowych. Alan B. Sterneckert w „Critical Incident Management” (2003) opisał m.in.:

" + "

" + "
• Schemat przepływu dokumentów

" + "

• Schemat przepływu danych

" + "

• Schemat blokowy systemu

" + "

• Schemat blokowy programu

" + "

" + "

Andrew Veronis w „Microprocessors: Design and Application” (1987) wyróżnił trzy typy:

" + "

" + "
• Schemat blokowy systemu

" + "

• Ogólny schemat blokowy

" + "

• Szczegółowy schemat blokowy

" + "

" + "

Do innych powszechnie używanych typów schematów blokowych należą również:

" + "

" + "
• Wykres PERT

" + "

• Schemat blokowy przepływu pracy

" + "

• Schemat blokowy typu swimlane (toru pływackiego)

" + "

• Schemat przepływu danych

" + "

• Schemat przebiegu procesu

" + "

• Notacja i model procesu biznesowego (BPMN 2.0)

" + "

• Schemat blokowy języka specyfikacji i opisu (SDL)

" + "

• Schemat blokowy łańcucha procesów sterowanych zdarzeniami (EPC)

" + "

" + "

Jak tworzyć efektywne schematy blokowe? Praktyczny przewodnik

" + "

Tworzenie schematu blokowego, niezależnie od tego, czy jest to szybki szkic w notatniku, czy formalny diagram w specjalistycznym oprogramowaniu, wymaga przemyślanego podejścia. Poniżej przedstawiamy pięć kluczowych kroków, które pomogą Ci stworzyć czytelny i użyteczny schemat blokowy:

" + "

" + "
1. Zdefiniuj zakres i cele: Zanim zaczniesz rysować, jasno określ, co chcesz osiągnąć za pomocą schematu. Jaki proces ma zostać zwizualizowany? Jakie są jego granice (początek i koniec)? Zadaj sobie pytanie, co chcesz osiągnąć w swoim projekcie i określ jego datę rozpoczęcia i zakończenia.

" + "

2. Ułóż zadania w porządku chronologicznym: Przeanalizuj proces krok po kroku. Zidentyfikuj wszystkie działania, decyzje i punkty wejścia/wyjścia. Pomocne może być sporządzenie listy kroków przed utworzeniem pierwszego szkicu schematu blokowego. Możesz przeglądać istniejącą dokumentację, rozmawiać ze współpracownikami lub obserwować działanie istniejącego procesu.

" + "

3. Uporządkuj zadania według typu i symbolu schematu blokowego: Po rozpisaniu i uporządkowaniu wszystkich zadań chronologicznie, przypisz je do odpowiedniego symbolu schematu blokowego (np. prostokąt dla procesu, romb dla decyzji). To przygotuje Cię do etapu rysowania.

" + "

4. Narysuj swój schemat blokowy: Możesz naszkicować go ręcznie na papierze lub użyć specjalistycznego narzędzia bądź oprogramowania do tworzenia schematów blokowych. Narzędzia cyfrowe, takie jak Lucidchart czy code2flow, ułatwiają tworzenie, edytowanie i udostępnianie schematów zespołowi, zapewniając ich estetykę i łatwość modyfikacji. Pamiętaj, aby łączyć kształty za pomocą strzałek, które wskazują kierunek przepływu. W programach graficznych zazwyczaj wystarczy przytrzymać wskaźnik myszy na pierwszym kształcie, a następnie wybrać wyświetloną małą strzałkę wskazującą kształt, z którym chcesz nawiązać połączenie. Jeśli drugi kształt nie znajduje się bezpośrednio naprzeciwko pierwszego, możesz przeciągnąć strzałkę do docelowego kształtu. Tekst do kształtów i łączników dodasz, zaznaczając je i wpisując treść.

" + "

5. Zatwierdź i dopracuj swój schemat blokowy: Gotowy schemat należy poddać weryfikacji. Zebranie opinii od kilku współpracowników pozwoli Ci łatwiej zidentyfikować potencjalne wąskie gardła, błędy logiczne lub niejasności. Jest to kluczowy etap do udoskonalenia schematu przed rozpoczęciem procesu, który ma on reprezentować. Upewnij się, że diagram jest poprawnie wyrównany i czytelny; w razie potrzeby użyj funkcji cofania lub narzędzi do wyrównywania i pozycjonowania dostępnych w oprogramowaniu.

" + "

" + "

Schematy blokowe w testowaniu oprogramowania: Analiza przepływu sterowania i danych

" + "

Dla każdego, kto przygotowuje się do egzaminu ISTQB, schematy blokowe są tematem niezwykle istotnym, szczególnie w kontekście testowania opartego na strukturze. Ta technika polega na analizie i testowaniu przepływu sterowania oraz przepływu danych w kodzie. Na poziomie podstawowym sylabusa ISTQB, tester będzie sprawdzał instrukcje i decyzje, podczas gdy na poziomie zaawansowanym skupi się na warunkach, warunkach w decyzjach, zmodyfikowanym pokryciu warunków i decyzji, wielokrotnym pokryciu warunków i decyzji, a także testowaniu ścieżek i gałęzi. Obydwie techniki wymagają umiejętności projektowania i analizy grafów przepływu, co często wiąże się z przynajmniej podstawową znajomością czytania kodu źródłowego i rozpisania go na schematy blokowe. To właśnie tutaj schematy blokowe stają się niezastąpionym narzędziem do optymalizacji procesu testowego.

" + "

Pseudokod – pomost między kodem a schematem

" + "

Zanim zagłębimy się w przykłady, warto wspomnieć o pseudokodzie. Pseudokod to luźny zapis imitujący kod programistyczny, który nie odnosi się bezpośrednio do żadnego konkretnego języka programowania. Służy do opisania działania danej funkcji lub całego programu w sposób zrozumiały dla człowieka. Dobrze sformatowany i opisany pseudokod umożliwia testerowi oprogramowania stworzenie schematu blokowego, dzięki któremu łatwe będzie obliczenie metryk takich jak pokrycie instrukcji, pokrycie decyzji, czy nawet zmodyfikowane pokrycie warunków i decyzji. W kontekście schematów blokowych, pseudokod jest punktem wyjścia do wizualizacji logiki programu.

" + "

Kluczowe bloki dla testera

" + "

W ramach poznawania schematów blokowych, tester oprogramowania powinien znać bloki: początkowe, końcowe, operacji, decyzji oraz punkty koncentracji. Wymagana będzie również znajomość podstawowych instrukcji warunkowych oraz pętli, w tym:

" + "

" + "
• If

" + "

• If...then

" + "

• for

" + "

• do...while

" + "

• while...do

" + "

• SWITCH-CASE

" + "

" + "

Narzędzia do generowania schematów blokowych i pseudokodu

" + "

Internet obfituje w gotowe rozwiązania, które mogą ułatwić naukę tworzenia schematów blokowych oraz czytania pseudokodu. Przy wyborze narzędzia warto zwrócić uwagę na możliwość darmowego wypróbowania funkcji programu oraz łatwość instalacji. Popularne narzędzia, takie jak Lucidchart (wymaga licencji) czy Flowgorithm (wymaga instalacji), choć potężne, mogą nie być idealne dla każdego. Doskonałym, darmowym i łatwo dostępnym rozwiązaniem jest internetowa aplikacja code2flow.

" + "

Code2flow – Twoje centrum wizualizacji kodu

" + "

Znaczącą zaletą code2flow jest fakt, że nie wymaga ona instalowania żadnego dodatkowego oprogramowania – wystarczy przeglądarka internetowa. Aplikacja składa się z dwóch głównych sekcji:

" + "

" + "
1. Edytor: Umożliwia wprowadzenie pseudokodu. Autor zadbał o odpowiednie formatowanie tekstu oraz możliwość wpisywania składni, dzięki czemu edytor jeszcze bardziej przypomina środowisko IDE. Edytor przyjmuje instrukcje warunków (if/else if), słowa kluczowe return, instrukcje switch...case...break, pętle while/for/do i słowa kluczowe goto, a także funkcje. Umożliwia również komentowanie wybranych linii za pomocą ukośników //. Takie komentarze na schemacie blokowym konwertowane są w „chmurki” zawierające komentowany tekst/linie kodu.

" + "

2. Sekcja wyświetlająca wynik: Po prawej stronie edytora dynamicznie generowany jest schemat blokowy na podstawie wprowadzonego pseudokodu. Przydatną możliwością aplikacji jest podświetlanie konkretnych linii kodu na wygenerowanym schemacie blokowym, dzięki któremu nawet osoba bez przygotowania technicznego zobaczy kod i jego wywołania w przystępnej graficznej formie. Użytkownik ma również możliwość dodatkowego dostosowania aspektów kosmetycznych utworzonego grafu w zakładce „APPEARANCE” oraz możliwość zapisu schematu do formatów: PDF, SVG, PNG w sekcji „DOWNLOAD”.

" + "

" + "

Co ciekawe, istnieje również wersja aplikacji, która integruje się z Jirą, oprogramowaniem do śledzenia błędów i zarządzania projektami, co świadczy o jej praktycznej użyteczności w profesjonalnym środowisku.

" + "

Praktyczne przykłady: Testowanie pokrycia instrukcji i decyzji

" + "

Aby zilustrować, jak schematy blokowe pomagają w testowaniu oprogramowania, skupmy się na dwóch podstawowych metrykach pokrycia kodu.

" + "

Testowanie pokrycia instrukcji

" + "

Pokrycie instrukcji oblicza się przez podzielenie liczby wykonywalnych instrukcji pokrytych przez (zaprojektowane lub wykonane) przypadki testowe, przez liczbę wszystkich wykonywalnych instrukcji w testowanym kodzie. Przepływ powinien przejść przez wszystkie bloki instrukcji pseudokodu najkrótszą drogą.

" + "

Przykład 1

" + "

int a,b; if (a > 0) { printf ("a jest dodatnia"); } if (b > 0) { printf ("dodatnia"); } end

" + "

Aby pokryć wszystkie instrukcje tego pseudokodu, wymagany będzie jeden przypadek testowy. Przepływ oznaczony na schemacie blokowym (za pomocą code2flow) kolorem czerwonym wizualizuje przejście przez wszystkie bloki instrukcji (niebieskie prostokąty).

" + "

Przykład 2

" + "

int a, b, c, d; if (a > 0) { printf ("a jest dodatnia"); if (c==0) { printf ("c jest równe 0"); } } else { printf ("a nie jest dodatnia"); } if (b > 0) { printf ("b jest dodatnia"); if (d==0) { printf ("d jest równe 0"); } } else { printf ("b nie jest dodatnia"); } end

" + "

Aby w pełni pokryć instrukcje w tym pseudokodzie, wymagane będą dwa przypadki testowe. Pierwszy przepływ (kolor czerwony) obejmuje bloki instrukcji dla warunków True, drugi (kolor niebieski) obejmuje bloki instrukcji dla warunków False. Należy zwrócić uwagę na wyjątek: warunki False dla (c==0) oraz (d==0) nie posiadają własnych bloków instrukcji w tym przykładzie, co oznacza, że ścieżka dla tych warunków nie wykonuje żadnej dodatkowej instrukcji.

" + "

Przykład 3

" + "

int x, a; while (x <=a) { printf ("x nie jest więsze od a"); x = x+1; } printf ("x jest więsze od a"); end

" + "

Aby w pełni pokryć instrukcje w pseudokodzie zawierającym pętlę, wymagany będzie jeden przypadek testowy. Pętla wykonywana jest jednorazowo. Jej wykonanie pozwala w pełni pokryć wszystkie bloki instrukcji za jednym przejściem (kolor czerwony).

" + "

Testowanie pokrycia decyzji

" + "

Pokrycie decyzji, spokrewnione z testowaniem gałęzi, polega na zmierzeniu, jaki odsetek wyników decyzji (np. wyniku prawda lub fałsz instrukcji if) został przetestowany przez zestaw testów. W technice testowania decyzji projektuje się przypadki testowe tak, aby pokryć określone wyniki decyzji. Jest wyliczane przez podzielenie liczby wyników decyzji pokrytych przez (zaprojektowane lub wykonane) przypadki testowe przez liczbę wszystkich wyników decyzji znajdujących się w testowanym kodzie. Testowanie decyzji jest jedną z form testowania przepływu sterowania, ponieważ podąża za konkretnym przepływem sterowania przez punkty decyzyjne. Pokrycie decyzji jest mocniejsze niż pokrycie instrukcji. 100% pokrycia decyzji gwarantuje 100% pokrycia instrukcji, ale nie odwrotnie. Jest to wyraźnie widoczne w poniższych przykładach, gdzie podczas testowania decyzji brane są pod uwagę wszystkie bloki instrukcji.

" + "

Przykład 1

" + "

int a,b; if (a > 0) { printf ("a jest dodatnia"); } if (b > 0) { printf ("b jest dodatnia"); } end

" + "

Do pełnego pokrycia decyzji będą wymagane dwa przypadki testowe. Pierwszy przypadek testowy (kolor czerwony) pokrywa wszystkie bloki instrukcji dla warunków True, a drugi przypadek testowy (kolor niebieski) pokrywa warunki False dla decyzji.

" + "

Przykład 2

" + "

int a, b, c, d; if (a > 0) { printf ("a jest dodatnia"); if (c==0) { printf ("c jest równe 0"); } } else { printf ("a nie jest dodatnia"); } if (b > 0) { printf ("b jest dodatnia"); if (d==0) { printf ("d jest równe 0"); } } else { printf ("b nie jest dodatnia"); } end

" + "

Do pełnego pokrycia decyzji będą wymagane trzy przypadki testowe. Pierwszy przepływ (kolor czerwony) pokrywa wszystkie bloki instrukcji i warunki True dla decyzji. Drugi przepływ (kolor niebieski) pokrywa wszystkie bloki instrukcji dla warunku False, z wyłączeniem warunku False dla instrukcji (c==0) i (d==0), które nie mają bloków instrukcji. Trzeci przypadek testowy (kolor żółty) pokrywa wspomniane warunki False dla instrukcji (c==0) i (d==0), zapewniając pełne pokrycie wszystkich możliwych ścieżek decyzyjnych.

" + "

Przykład 3

" + "

int x, a; while (x <=a) { printf ("x nie jest więsze od a"); x = x+1; } printf ("x jest więsze od a"); end

" + "

Podobnie jak w przypadku testowania instrukcji, przez pętle poruszamy się jednokrotnie, aby osiągnąć pokrycie decyzji. Dla wymienionego przypadku wymagany będzie jeden przypadek testowy (kolor czerwony), który pozwoli na przejście przez warunek pętli zarówno jako True (wykonanie ciała pętli), jak i False (wyjście z pętli). W przypadku, kiedy pętla byłaby zagnieżdżona w warunku wielokrotnego wyboru, jak SWITCH-CASE, liczba przypadków testowych wymaganych do pokrycia decyzji mogłaby wzrosnąć, ze względu na konieczność przetestowania wszystkich możliwych ścieżek.

" + "

Zasady budowania schematu blokowego: Fundament czytelności

" + "

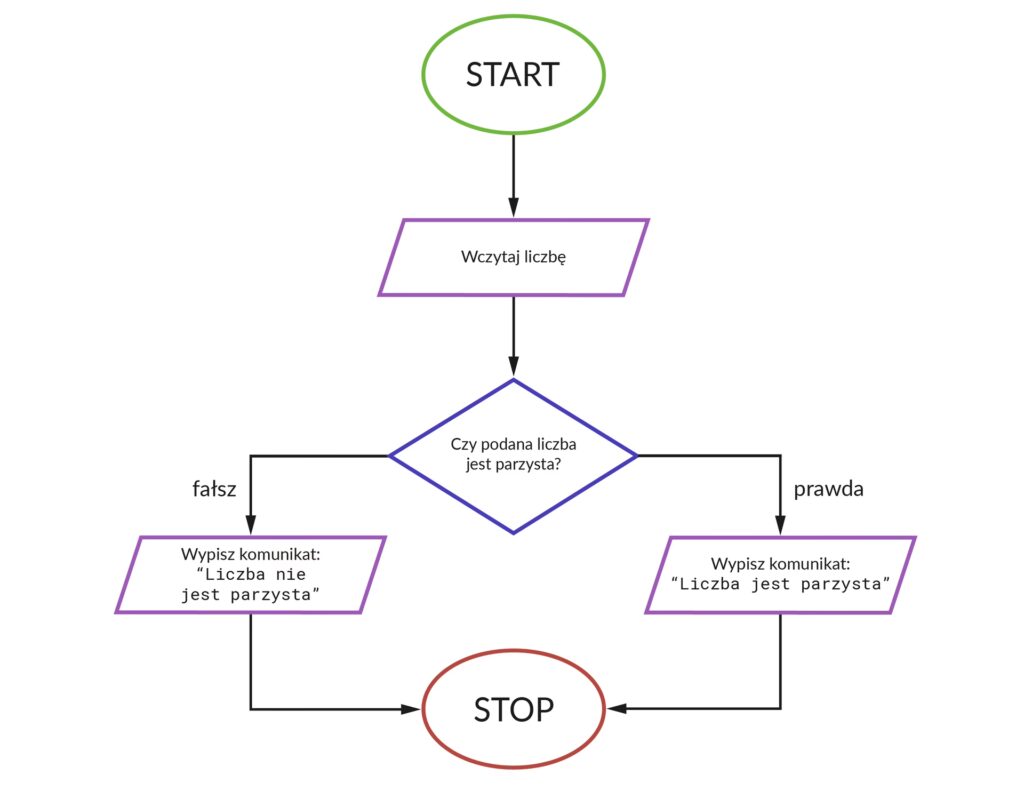

Schemat blokowy jest graficznym przedstawieniem algorytmu, który zawiera operacje do wykonania, wzajemne powiązania między nimi oraz kolejność wykonywania poszczególnych operacji. Aby schemat był czytelny i poprawny, należy przestrzegać kilku podstawowych zasad:

" + "

" + "
• Bloki i strzałki: Schemat blokowy składa się z bloków połączonych zorientowanymi liniami (strzałkami), które określają kolejność wykonywania poszczególnych czynności.

" + "

• Jedno wyjście z bloku (z wyjątkiem decyzji): Z każdego bloku (operacji, wejścia/wyjścia) może wychodzić tylko jedna strzałka, wskazująca następny krok.

" + "

• Dwa wyjścia z bloku decyzyjnego: Z bloku decyzyjnego (rombu) muszą wychodzić dwie strzałki, reprezentujące możliwe wyniki decyzji (np. „Tak” i „Nie” lub „Prawda” i „Fałsz”).

" + "

• Wiele wejść do bloku: Do każdego bloku może dochodzić dowolna liczba strzałek. Każda z nich oznacza wykonanie wszystkich czynności danego bloku. Alternatywnie, kilka strzałek może dochodzić do punktu koncentracji (łącznika), od którego jedna strzałka prowadzi do bloku, co zwiększa przejrzystość dużych schematów.

" + "

• Pełne połączenie bloków: Wszystkie bloki (z wyjątkiem łączników i bloków granicznych „START” i „KONIEC”) muszą mieć co najmniej jedną strzałkę dochodzącą i wychodzącą, zapewniając spójny przepływ.

" + "

• Łączenie, nie rozdzielanie strzałek: Strzałki mogą się łączyć (zbiegać w jednym punkcie), ale nie mogą się rozdzielać (rozgałęziać się z jednego punktu, chyba że jest to blok decyzyjny).

" + "

" + "

Często zadawane pytania (FAQ)

" + "

Czym różni się schemat blokowy od pseudokodu?

" + "

Pseudokod to tekstowy, uproszczony opis algorytmu, który przypomina kod programistyczny, ale nie jest związany z żadnym konkretnym językiem. Schemat blokowy to graficzna wizualizacja tego algorytmu, wykorzystująca standardowe symbole i strzałki do przedstawienia przepływu operacji i decyzji. Pseudokod służy do planowania, schemat blokowy do wizualizacji i dokumentacji.

" + "

Czy muszę znać wszystkie symbole schematów blokowych?

" + "

Nie, większość schematów blokowych wykorzystuje tylko kilka podstawowych symboli (proces, decyzja, start/koniec, wejście/wyjście, strzałki). Znajomość tych podstaw jest kluczowa. Bardziej zaawansowane symbole są używane w specyficznych, szczegółowych diagramach. Zawsze warto sprawdzić legendę, jeśli jest dostępna.

" + "

Jakie są główne korzyści z używania schematów blokowych w zarządzaniu projektami?

" + "

Schematy blokowe w zarządzaniu projektami pomagają w dokumentowaniu procesów, identyfikowaniu wąskich gardeł, ułatwianiu komunikacji w zespole, planowaniu zadań, podejmowaniu decyzji oraz monitorowaniu postępów. Zwiększają przejrzystość i efektywność pracy.

" + "

Czy code2flow jest wystarczające do nauki schematów blokowych na potrzeby ISTQB?

" + "

Tak, code2flow to doskonałe narzędzie do nauki podstawowych i średnio zaawansowanych zagadnień związanych z generowaniem schematów blokowych z pseudokodu oraz obliczaniem metryk pokrycia instrukcji i decyzji, które są kluczowe na egzaminie ISTQB. Jego prostota i dostępność online sprawiają, że jest idealne do eksperymentowania i praktyki.

" + "

Podsumowanie

" + "

Schematy blokowe to niezastąpione narzędzie w wielu dziedzinach, od optymalizacji procesów biznesowych po dogłębne testowanie oprogramowania. Ich zdolność do wizualizacji złożonych idei w prosty i zrozumiały sposób sprawia, że są nieocenione w dokumentacji, analizie i komunikacji. Aplikacje takie jak code2flow znacząco ułatwiają proces tworzenia i interpretacji tych diagramów, czyniąc naukę i praktykę przyjemniejszą i bardziej efektywną. Zachęcamy do samodzielnego eksperymentowania z pseudokodem i obserwowaniem, jak przekłada się on na schematy blokowe. Opanowanie tej umiejętności nie tylko ułatwi Ci zrozumienie skomplikowanych algorytmów, ale także znacząco zwiększy Twoje szanse na sukces, zwłaszcza podczas egzaminu ISTQB. Życzymy powodzenia w zgłębianiu tajników schematów blokowych!
