Indukcja elektromagnetyczna: Klucz do energii

W świecie, gdzie energia elektryczna stanowi podstawę naszego codziennego funkcjonowania, zrozumienie fundamentalnych zasad jej wytwarzania jest kluczowe. Jednym z najbardziej przełomowych odkryć w historii fizyki, które całkowicie zrewolucjonizowało sposób, w jaki generujemy i wykorzystujemy prąd, jest indukcja elektromagnetyczna. To zjawisko, choć na pierwszy rzut oka może wydawać się skomplikowane, jest niezwykle intuicyjne i wszechobecne w technologii, którą otaczamy się każdego dnia. Od gigantycznych generatorów w elektrowniach po małe głowice w naszych urządzeniach elektronicznych – zasada indukcji elektromagnetycznej jest sercem nowoczesnego świata. Zapraszamy do zgłębienia tajemnic tego fascynującego fenomenu.

Co to jest indukcja elektromagnetyczna?

Indukcja elektromagnetyczna to fundamentalne zjawisko fizyczne, które polega na powstawaniu siły elektromotorycznej (SEM) w przewodniku. Dzieje się to na skutek zmian strumienia magnetycznego przenikającego powierzchnię objętą tym przewodnikiem. Innymi słowy, jeśli zmienimy pole magnetyczne wokół przewodnika lub będziemy poruszać przewodnikiem w polu magnetycznym, w przewodniku tym pojawi się napięcie, a jeśli obwód jest zamknięty, popłynie prąd elektryczny. To niezwykłe odkrycie, które połączyło świat elektryczności i magnetyzmu, zostało dokonane w 1831 roku przez wybitnego angielskiego fizyka, Michaela Faradaya. Przed jego badaniami, główne źródła prądu elektrycznego stanowiły baterie. Faraday pokazał, że prąd można wytworzyć, wykorzystując jedynie siłę pola magnetycznego, co otworzyło drogę do nieograniczonych możliwości generowania energii.

Prawo Faradaya i jego fundamentalne znaczenie

Odkrycie Faradaya zostało precyzyjnie opisane matematycznie w tak zwanym prawie Faradaya indukcji elektromagnetycznej, które jest jednym z filarów teorii elektromagnetyzmu i weszło w skład słynnych równań Maxwella. Prawo to wyraża się wzorem:

E = − dΦ_B/dt

Gdzie:

• E (lub 𝓔) to indukowana siła elektromotoryczna (SEM), mierzona w woltach (V). Jest to praca wykonana przez siły zewnętrzne, która powoduje przemieszczenie jednostkowego ładunku wzdłuż obwodu.
• Φ_B to strumień indukcji magnetycznej, mierzony w weberach (Wb). Strumień magnetyczny to miara ilości linii pola magnetycznego przenikających przez daną powierzchnię. Można go zdefiniować jako iloczyn skalarny wektora indukcji magnetycznej (B) i wektora powierzchni (S), czyli Φ_B = B ⋅ S ⋅ cos(α), gdzie α jest kątem między wektorem indukcji a wektorem prostopadłym do powierzchni.
• dt oznacza zmianę czasu.

Znak minus w prawie Faradaya jest niezwykle istotny i prowadzi nas do kolejnego ważnego prawa – reguły Lenza, o której powiemy za chwilę. Kluczowe jest zrozumienie, że siła elektromotoryczna powstaje TYLKO wtedy, gdy strumień magnetyczny ulega zmianie. Ta zmiana może być spowodowana na kilka sposobów:

• Ruchem przewodnika względem źródła pola magnetycznego (np. cewka poruszająca się w pobliżu magnesu).
• Ruchem źródła pola magnetycznego względem przewodnika (np. magnes poruszający się w pobliżu cewki).
• Zmianami samego pola magnetycznego (np. zmiana natężenia prądu w cewce, która wytwarza pole).
• Zmianą powierzchni objętej przez przewodnik w polu magnetycznym.
• Zmianą kąta między wektorem indukcji magnetycznej a powierzchnią.

Reguła Lenza: Zasada przekory

Aby określić kierunek indukowanego prądu, a co za tym idzie, zwrot indukowanej siły elektromotorycznej, posługujemy się regułą Lenza. Jest ona również znana jako „reguła przekory” i stanowi bezpośrednie odzwierciedlenie zasady zachowania energii. Reguła Lenza głosi, że:

„Siła elektromotoryczna indukcji ma taki zwrot, że przeciwdziała przyczynie, która doprowadziła do jej powstania.”

Co to oznacza w praktyce? Jeśli strumień magnetyczny przez obwód rośnie, indukowany prąd wytworzy pole magnetyczne, które będzie skierowane przeciwnie do pierwotnego pola, próbując zmniejszyć rosnący strumień. Jeśli strumień maleje, indukowany prąd wytworzy pole w tym samym kierunku co pierwotne, próbując podtrzymać malejący strumień. Ta „przekora” natury zapewnia, że energia jest zawsze zachowana i nie da się uzyskać „darmowej” energii, po prostu wprowadzając zmiany w polu magnetycznym. Reguła Lenza jest niezastąpiona przy analizie obwodów indukcyjnych i zrozumieniu dynamiki zjawisk elektromagnetycznych.

Rodzaje indukowanej siły elektromotorycznej

W zależności od sposobu zmiany strumienia magnetycznego, możemy wyróżnić dwa główne typy indukowanej siły elektromotorycznej:

• Siła elektromotoryczna rotacji (ruchowa SEM): Powstaje, gdy przewodnik porusza się w polu magnetycznym. Przykładem jest ruch obrotowy przewodnika w stałym polu magnetycznym, jak ma to miejsce w generatorach. W tym przypadku zmiana strumienia wynika ze zmiany pola powierzchni "przecinanego" przez linie pola magnetycznego.
• Siła elektromotoryczna transformacji (transformatorowa SEM): Powstaje w nieruchomych przewodach, gdy zmienia się wartość indukcji magnetycznej. Najczęściej jest to spowodowane zmianą natężenia prądu, który wytwarza to pole. Doskonałym przykładem są transformatory, gdzie zmienny prąd w uzwojeniu pierwotnym wytwarza zmienne pole magnetyczne, które indukuje siłę elektromotoryczną w uzwojeniu wtórnym.

Oba te rodzaje są manifestacją tego samego prawa Faradaya, jednak ich praktyczne zastosowania i mechanizmy powstawania różnią się, prowadząc do różnorodności urządzeń elektrycznych, które wykorzystują indukcję elektromagnetyczną.

Praktyczne zastosowania indukcji elektromagnetycznej w życiu codziennym

Zjawisko indukcji elektromagnetycznej jest kamieniem węgielnym współczesnej technologii energetycznej i elektronicznej. Bez niego niemożliwe byłoby wytwarzanie i przesyłanie energii elektrycznej na masową skalę. Oto niektóre z kluczowych zastosowań:

• Generatory i prądnice: Są to urządzenia, które przekształcają energię mechaniczną w elektryczną, właśnie dzięki indukcji elektromagnetycznej. Znajdują się w elektrowniach (turbiny parowe, wiatrowe, wodne) oraz w pojazdach (alternatory samochodowe). Ich działanie opiera się na obracaniu cewki w polu magnetycznym lub magnesów wokół cewki.
• Transformatory: Niezbędne do efektywnego przesyłania energii elektrycznej na duże odległości. Transformatory zmieniają napięcie prądu przemiennego (AC) bez znaczących strat mocy, co jest możliwe dzięki wzajemnej indukcji między uzwojeniami.
• Piec indukcyjny: Wykorzystuje zmienne pole magnetyczne do generowania prądów wirowych (prądów Foucaulta) w metalu, co powoduje jego nagrzewanie i topienie. Stosowane w przemyśle metalurgicznym.
• Silniki indukcyjne: Choć ich działanie jest bardziej złożone, również opierają się na interakcji między zmiennym polem magnetycznym a indukowanymi prądami, które wytwarzają moment obrotowy.
• Mierniki indukcyjne: Wiele urządzeń pomiarowych, takich jak liczniki energii elektrycznej czy niektóre czujniki, wykorzystuje zasady indukcji.
• Cewki i głowice elektromagnetyczne: Podstawowe elementy wielu urządzeń elektronicznych, od prostych obwodów po zaawansowane systemy audio i nagrywające (np. głowice magnetyczne w starych magnetofonach).
• Technologia kart kredytowych: Czy wiedziałeś, że przeciągając kartę kredytową przez terminal, wykorzystujesz indukcję elektromagnetyczną? Magnetyczny pasek na karcie, poruszając się względem głowicy czytnika, indukuje sygnał elektryczny, który jest interpretowany jako dane.
• Magnetyczne przepływomierze: Urządzenia mierzące przepływ płynów przewodzących, bazujące na zjawisku indukcji elektromagnetycznej.

Jak widać, indukcja elektromagnetyczna nie jest jedynie abstrakcyjnym pojęciem z podręczników fizyki, ale stanowi fundament, na którym zbudowany jest nasz współczesny świat.

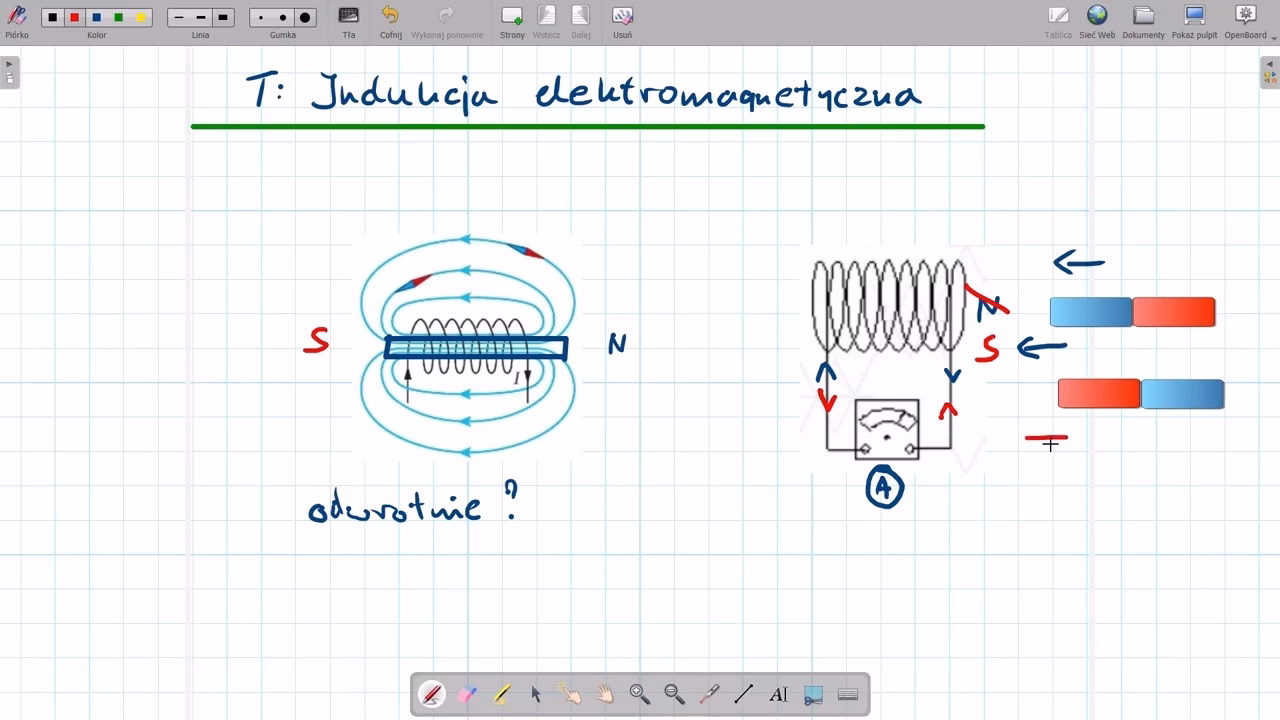

Czy indukcja elektromagnetyczna jest trudnym zagadnieniem?

Często studenci, zwłaszcza ci przygotowujący się do egzaminów z fizyki, zastanawiają się, czy indukcja elektromagnetyczna to trudny temat. Odpowiedź może być zaskakująca – uważa się, że jest to jeden z najłatwiejszych rozdziałów w fizyce, jeśli chodzi o zdobywanie punktów na egzaminach takich jak polska matura rozszerzona, czy zagraniczne IIT-JEE, NEET (AIPMT) i egzaminy CBSE. Zazwyczaj pytania z tego działu są na umiarkowanym poziomie trudności i można na nich łatwo zdobyć dobre oceny. Szacuje się, że indukcja elektromagnetyczna wnosi około 5% do ogólnego wyniku na wspomnianych egzaminach, co sprawia, że ignorowanie tego tematu byłoby nierozsądne.

Główna trudność, na jaką napotykają studenci, wynika często nie z samej zasady, lecz z braku zrozumienia koncepcji związanych z kierunkiem pola elektrycznego i magnetycznego oraz indukowanej siły elektromotorycznej. Jeśli te podstawowe aspekty zostaną dobrze opanowane, rozwiązywanie zadań z indukcji elektromagnetycznej staje się znacznie prostsze i bardziej intuicyjne.

Jak opanować indukcję elektromagnetyczną? Porady dla uczących się

Dla każdego, kto chce opanować indukcję elektromagnetyczną, zwłaszcza w kontekście przygotowań do egzaminów, oto kilka sprawdzonych porad:

1. Zrozum trzy kluczowe parametry: W każdym problemie z indukcją elektromagnetyczną zawsze występują trzy główne parametry: pole magnetyczne, przewodnik (lub cewka) oraz ruch przewodnika względem pola. Zazwyczaj dwa z nich są znane, a trzeci wymaga obliczenia. Skup się na ich wzajemnych relacjach.
2. Sprawdzaj jednostki: Przed przystąpieniem do rozwiązywania problemu zawsze upewnij się, że wszystkie parametry należą do jednego standardowego systemu jednostek (np. SI lub CGS). Brak konsekwencji w jednostkach jest częstą przyczyną błędów.
3. Opanuj Regułę Generatora (Fleminga prawej dłoni): Ta zasada jest kluczowa do określania kierunku indukowanej siły elektromotorycznej w przewodniku poruszającym się w polu magnetycznym. Ćwicz jej stosowanie, aż stanie się intuicyjna.
4. Jasne pojęcie o kierunku pól: Upewnij się, że rozumiesz, jak określać kierunek pola elektrycznego i magnetycznego w różnych konfiguracjach. To podstawa do prawidłowego stosowania reguły Lenza i innych zasad.
5. Intensywnie ćwicz: Rozwiązuj jak najwięcej problemów, szczególnie tych, które wymagają zastosowania prawa Faradaya, reguły Lenza oraz reguł prawej i lewej dłoni Fleminga. Praktyka czyni mistrza!
6. Zacznij od podstawowych zadań: Wiele zadań z tego działu można rozwiązać bezpośrednio, używając podstawowych wzorów i niewielkiej wiedzy koncepcyjnej. Skup się na nich, aby zaoszczędzić czas na trudniejsze sekcje fizyki, takie jak mechanika.

Polecane książki do nauki indukcji elektromagnetycznej:

Dla głębszego zrozumienia i bogatej kolekcji zadań, warto sięgnąć po następujące pozycje:

• Resnick Halliday: Książka zawiera problemy o zróżnicowanej złożoności i jest często polecana do przygotowań do egzaminów. Istnieje również specjalna edycja dedykowana przygotowaniom do IIT-JEE.
• I.E. Irodov - Problemy z Fizyki Ogólnej: Standard tej książki jest dość wysoki, oferuje ona zaawansowane i wymagające zadania, idealne dla tych, którzy chcą naprawdę opanować temat.
• H.C. Verma: Uważana za bardzo użyteczną do przygotowań do egzaminów, oferuje klarowne wyjaśnienia i odpowiednią liczbę zadań.

Kluczowe wzory w indukcji elektromagnetycznej

Poniżej przedstawiamy najważniejsze wzory, które stanowią podstawę do rozwiązywania problemów z indukcji elektromagnetycznej:

Najczęściej zadawane pytania (FAQ)

Oto odpowiedzi na najczęściej pojawiające się pytania dotyczące indukcji elektromagnetycznej:

P1: Co to jest indukcja elektromagnetyczna?

Indukcja elektromagnetyczna to zjawisko powstawania siły elektromotorycznej (napięcia) w przewodniku na skutek zmian strumienia pola magnetycznego, który przez niego przenika. Jeśli obwód jest zamknięty, indukowane napięcie spowoduje przepływ prądu elektrycznego.

P2: Kto odkrył indukcję elektromagnetyczną?

Indukcja elektromagnetyczna została odkryta przez angielskiego fizyka Michaela Faradaya w 1831 roku. Później James Clerk Maxwell matematycznie opisał to zjawisko jako prawo Faradaya.

P3: Jakie jest znaczenie indukcji elektromagnetycznej?

Znaczenie tego odkrycia polega na tym, że umożliwiło ono wytwarzanie energii elektrycznej za pomocą pól magnetycznych, a nie tylko baterii. Jest to podstawowa zasada działania większości urządzeń do generowania i przesyłania prądu elektrycznego, co stanowi filar współczesnej cywilizacji.

P4: Jakie urządzenia działają na zasadzie indukcji elektromagnetycznej?

Wiele codziennych urządzeń działa na zasadzie indukcji elektromagnetycznej, w tym generatory prądu przemiennego (AC), transformatory, silniki elektryczne, a także piece indukcyjne i niektóre mierniki. Nawet pasek magnetyczny na karcie kredytowej wykorzystuje tę zasadę.

P5: Jakie czynniki wpływają na indukowane napięcie?

Indukowane napięcie (siła elektromotoryczna) jest wprost proporcjonalne do liczby zwojów cewki oraz do szybkości zmian strumienia magnetycznego. Oznacza to, że większa liczba zwojów lub szybsza zmiana pola magnetycznego (np. przez szybszy ruch lub zmianę natężenia pola) spowoduje wyższe indukowane napięcie.

Zrozumienie indukcji elektromagnetycznej to klucz do poznania, jak działa większość technologii, które zasilają nasz świat. Od prostych eksperymentów Faradaya po zaawansowane systemy energetyczne, to zjawisko pozostaje jednym z najbardziej wpływowych odkryć w historii nauki. Mamy nadzieję, że ten artykuł rozjaśnił Państwu jego podstawy i zachęcił do dalszego zgłębiania fascynującego świata fizyki.
