Prąd Zmienny: Podstawy i Zastosowania

W dzisiejszym świecie, gdzie energia elektryczna jest podstawą funkcjonowania niemal każdej dziedziny życia, od oświetlenia domów po zasilanie zaawansowanych technologicznie maszyn, niezwykle istotne jest zrozumienie, jak działa prąd. Wśród różnorodnych form energii elektrycznej, prąd zmienny (AC – Alternating Current) odgrywa rolę absolutnie kluczową. Jest to forma energii, którą dostarczają nam elektrownie i która zasila większość naszych urządzeń. Ale co dokładnie kryje się pod tym pojęciem? Jakie prawa fizyki nim rządzą? W tym artykule zagłębimy się w świat prądu zmiennego, wyjaśniając jego definicje, wzory, złożone obwody oraz różnorodne typy mocy, które są z nim związane, aby dać Ci kompleksowe spojrzenie na ten fundamentalny aspekt współczesnej nauki i techniki.

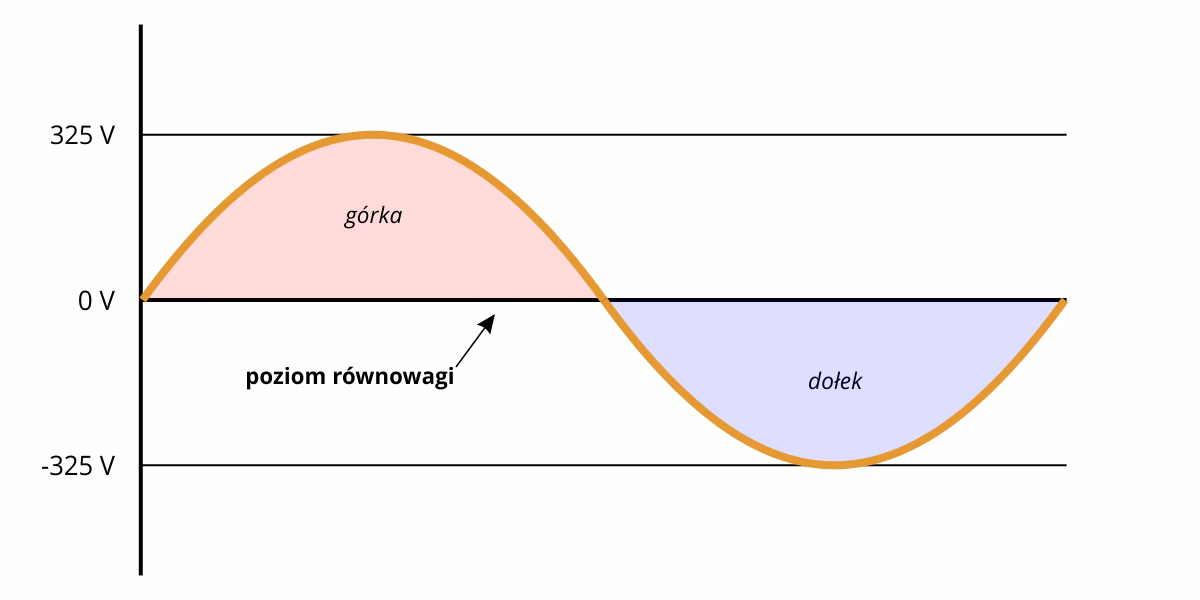

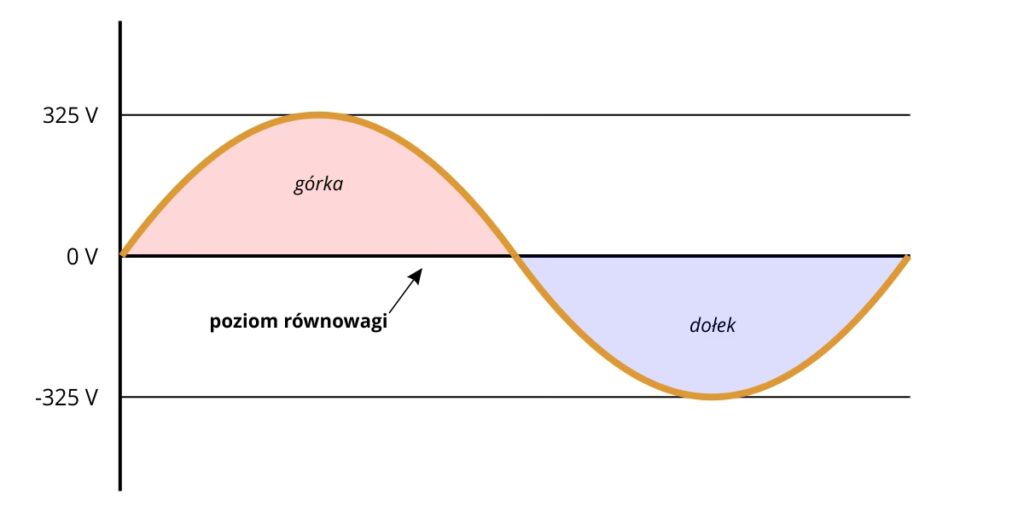

Co to jest Prąd Zmienny (AC)?

Prąd zmienny to rodzaj prądu elektrycznego, dla którego zarówno wartość natężenia, jak i kierunek przepływu elektronów, zmieniają się okresowo w czasie. W przeciwieństwie do prądu stałego (DC), który płynie w jednym, niezmiennym kierunku, prąd zmienny charakteryzuje się cyklicznymi zmianami, co czyni go niezwykle wszechstronnym w zastosowaniach energetycznych. Najczęściej, gdy mówimy o prądzie zmiennym, mamy na myśli prąd okresowy o przebiegu sinusoidalnym. To właśnie ten typ prądu jest generowany w elektrowniach i dystrybuowany przez sieci energetyczne do naszych domów i zakładów pracy. Kształt sinusoidalny jest niezwykle efektywny do przesyłania energii na duże odległości z minimalnymi stratami, co jest jednym z głównych powodów jego dominacji w globalnych systemach energetycznych.

Zmiana wartości natężenia prądu i napięcia w czasie jest wynikiem cyklicznego odwracania polaryzacji źródła zasilania. W Europie standardowa częstotliwość prądu zmiennego wynosi 50 Hz, co oznacza, że kierunek prądu zmienia się 50 razy na sekundę (czyli 100 razy zmienia się jego wartość z maksymalnej dodatniej na maksymalną ujemną i z powrotem do zera w ciągu sekundy). W Ameryce Północnej i niektórych innych regionach standardem jest 60 Hz. Ta ciągła zmiana kierunku i wartości jest cechą definiującą AC i ma fundamentalne znaczenie dla działania wielu urządzeń elektrycznych.

Podstawowe Wzory Prądu Zmiennego

Matematyczny opis prądu zmiennego pozwala nam precyzyjnie przewidywać jego zachowanie w różnych obwodach. W przypadku prądu przemiennego o przebiegu sinusoidalnym, jego natężenie (I) w funkcji czasu (t) można opisać wzorem:

I = I₀ sin (ωt + φ)

Gdzie:

• I to chwilowa wartość natężenia prądu w danym momencie.
• I₀ to amplituda, czyli maksymalna wartość natężenia prądu, jaką osiąga w cyklu.
• ω (omega) to częstość kołowa, wyrażana w radianach na sekundę (rad/s). Jest ona powiązana z częstotliwością (f) wzorem ω = 2πf.
• t to czas.
• φ (phi) to tzw. przesunięcie fazowe. Określa ono, o ile faza prądu jest przesunięta względem fazy napięcia (lub innego punktu odniesienia). W idealnych warunkach, gdy w obwodzie występuje tylko opór omowy, przesunięcie fazowe wynosi zero.

W prostszych obwodach, gdzie dominujący jest opór omowy (rezystancja), a elementy takie jak kondensatory czy cewki indukcyjne nie odgrywają znaczącej roli, relacja między natężeniem prądu zmiennego (I) a wywołującym je napięciem (U) jest analogiczna do Prawa Ohma dla prądu stałego:

I = U/R

Tutaj R oznacza opór omowy obwodu. Należy jednak pamiętać, że w obwodach prądu zmiennego, zwłaszcza tych zawierających elementy magazynujące energię, jak cewki (indukcyjność) i kondensatory (pojemność), relacje stają się bardziej złożone ze względu na zjawiska indukcji i pojemności, które wprowadzają dodatkowe opory (reaktancje) i przesunięcia fazowe między prądem a napięciem.

Teoria Obwodów Prądu Zmiennego w Fizyce

Zrozumienie prądu zmiennego wykracza poza podstawowe wzory i wymaga dogłębnego poznania, jak różne komponenty elektryczne zachowują się w obwodach AC. Kursy fizyki uniwersyteckiej, takie jak "University Physics II - Thermodynamics, Electricity, and Magnetism (OpenStax)", poświęcają temu zagadnieniu całe rozdziały, co podkreśla jego złożoność i znaczenie. Poniżej przedstawiamy kluczowe aspekty teorii obwodów prądu zmiennego:

Źródła Prądu Zmiennego (AC Sources)

Źródła prądu zmiennego to urządzenia generujące napięcie, które zmienia się okresowo w czasie. Najczęściej są to generatory prądu przemiennego (alternatory), które przekształcają energię mechaniczną (np. z turbin parowych, wodnych, wiatrowych) w energię elektryczną. Ich działanie opiera się na zasadzie indukcji elektromagnetycznej, gdzie obracający się przewodnik w polu magnetycznym indukuje siłę elektromotoryczną (SEM), której kierunek i wartość zmieniają się cyklicznie, tworząc przebieg sinusoidalny. Zrozumienie budowy i działania tych źródeł jest fundamentalne dla całej energetyki.

Proste Obwody Prądu Zmiennego (Simple AC Circuits)

W prostych obwodach AC analizuje się zachowanie pojedynczych elementów: rezystora, kondensatora i cewki indukcyjnej podłączonych do źródła prądu zmiennego. Każdy z tych elementów reaguje na prąd zmienny w unikalny sposób:

• Rezystor (R): W rezystorze prąd i napięcie są w fazie. Oznacza to, że osiągają swoje maksymalne i minimalne wartości w tym samym czasie. Energia jest rozpraszana w postaci ciepła.
• Kondensator (C): W kondensatorze prąd wyprzedza napięcie o 90 stopni (π/2 radiana). Kondensator magazynuje energię w polu elektrycznym i cyklicznie ją oddaje do obwodu. Jego opór dla prądu zmiennego nazywany jest reaktancją pojemnościową (X_C) i zależy od częstotliwości.
• Cewka indukcyjna (L): W cewce indukcyjnej napięcie wyprzedza prąd o 90 stopni (π/2 radiana). Cewka magazynuje energię w polu magnetycznym i również cyklicznie ją oddaje. Jej opór dla prądu zmiennego nazywany jest reaktancją indukcyjną (X_L) i także zależy od częstotliwości.

Zrozumienie tych indywidualnych zachowań jest kluczem do analizy bardziej złożonych obwodów.

Szeregowe Obwody RLC z Prądem Zmiennym (RLC Series Circuits with AC)

Obwody RLC to połączenia rezystora, cewki i kondensatora w jednym obwodzie. W zależności od konfiguracji (szeregowej lub równoległej) oraz wartości poszczególnych elementów, obwód RLC wykazuje złożone zachowania, zwłaszcza w kontekście przesunięć fazowych i impedancji (całkowitego oporu obwodu AC). Impedancja (Z) jest wektorową sumą rezystancji i reaktancji (indukcyjnej i pojemnościowej). Analiza tych obwodów wymaga użycia liczb zespolonych lub diagramów fazorowych, co pozwala na uwzględnienie zarówno wartości, jak i fazy prądu i napięcia. Są to obwody, które znajdują szerokie zastosowanie w filtrach, układach rezonansowych i wielu innych systemach elektronicznych.

Moc w Obwodzie Prądu Zmiennego (Power in an AC Circuit)

Moc w obwodach AC jest bardziej skomplikowana niż w obwodach DC ze względu na zmienność prądu i napięcia oraz możliwość wystąpienia przesunięcia fazowego. Wprowadza się pojęcie mocy chwilowej, średniej, czynnej, biernej i pozornej, które zostaną szczegółowo omówione w kolejnej sekcji. Zrozumienie tych różnych typów mocy jest kluczowe dla efektywnego projektowania i eksploatacji systemów energetycznych, ponieważ pozwala na optymalizację zużycia energii i minimalizację strat.

Rezonans w Obwodzie Prądu Zmiennego (Resonance in an AC Circuit)

Rezonans to zjawisko występujące w obwodach RLC, gdy reaktancja indukcyjna (X_L) jest równa reaktancji pojemnościowej (X_C). W punkcie rezonansu impedancja obwodu jest minimalna (równa rezystancji), co prowadzi do maksymalnego natężenia prądu dla danego napięcia. Rezonans jest wykorzystywany w wielu zastosowaniach, takich jak strojenie odbiorników radiowych i telewizyjnych, filtry pasmowe czy układy oscylacyjne. Jest to bardzo ważne zjawisko, które umożliwia selekcję częstotliwości.

Transformatory (Transformers)

Transformatory to pasywne urządzenia elektryczne, które służą do zmiany poziomu napięcia prądu zmiennego bez znaczących strat mocy. Działają na zasadzie indukcji elektromagnetycznej między dwoma lub więcej cewkami (uzwojeniami) nawiniętymi na wspólnym rdzeniu ferromagnetycznym. Są one absolutnie niezbędne w systemach przesyłowych energii elektrycznej, umożliwiając przesyłanie energii na duże odległości przy wysokim napięciu (minimalizując straty mocy), a następnie obniżanie napięcia do bezpiecznych i użytecznych poziomów dla końcowych odbiorców. Bez transformatorów, współczesna dystrybucja energii elektrycznej byłaby niemożliwa lub niezwykle nieefektywna.

Rodzaje Mocy w Obwodach Prądu Zmiennego

W obwodach prądu zmiennego pojęcie mocy jest bardziej złożone niż w przypadku prądu stałego. Wynika to z faktu, że napięcie i prąd zmieniają się w czasie, a także mogą być względem siebie przesunięte w fazie. Poniżej przedstawiamy kluczowe pojęcia związane z mocą w obwodach AC:

Moc Chwilowa (P_c)

Moc chwilowa to iloczyn chwilowej wartości napięcia i chwilowej wartości natężenia prądu w danym momencie czasu:

P_c = U_cI_c

Dla prądu sinusoidalnie przemiennego, gdzie U = U₀sin(ωt) i I = I₀sin(ωt) (w przypadku braku przesunięcia fazowego), wzór na moc chwilową przyjmuje postać:

P_c = U₀I₀ sin²(ωt) = (U₀²/R) sin²(ωt) = RI₀² sin²(ωt)

Moc chwilowa zmienia się sinusoidalnie z podwojoną częstotliwością i nigdy nie spada poniżej zera (jeśli nie ma przesunięcia fazowego), co oznacza, że energia jest zawsze pobierana z sieci, choć w zmiennym tempie.

Moc Czynna (P)

Moc Czynna, zwana również mocą rzeczywistą lub średnią, to ta część mocy, która jest faktycznie przekształcana w użyteczną pracę (np. światło, ciepło, ruch mechaniczny). Jest to średnia wartość mocy chwilowej w ciągu jednego okresu. Moc czynna jest rozpraszana wyłącznie na elementach rezystancyjnych obwodu. Jej wzór to:

P = UI cos(α) = RI²

Gdzie:

• U i I to wartości skuteczne napięcia i natężenia prądu (RMS – Root Mean Square).
• cos(α) to współczynnik mocy, gdzie α jest kątem przesunięcia fazowego między napięciem a prądem. Im bliżej 1 jest cos(α), tym efektywniej energia jest wykorzystywana.

Wartość skuteczna jest równoważna wartości prądu stałego, który wydzieliłby taką samą moc cieplną w rezystorze. Dla przebiegu sinusoidalnego, wartość skuteczna (RMS) wynosi około 0.707 wartości maksymalnej (U_RMS = U₀/√2, I_RMS = I₀/√2). Właśnie wartości skuteczne są podawane na tabliczkach znamionowych urządzeń i w sieciach elektrycznych (np. 230 V).

Moc Bierna (Q)

Moc bierna to moc, która krąży między źródłem a odbiornikiem, nie wykonując użytecznej pracy, lecz jest niezbędna do wytworzenia pól magnetycznych (w cewkach) i elektrycznych (w kondensatorach). Jest ona potrzebna do działania silników, transformatorów i innych urządzeń indukcyjnych. Moc bierna jest związana z przesunięciem fazowym i jest mierzona w warach (volt-amperach reaktywnych, var). Jej wzór to:

Q = UI sin(α) = XI²

Gdzie X to reaktancja (opór bierny) odbiornika. Nadmierna moc bierna prowadzi do strat energii w sieciach przesyłowych i jest często kompensowana przez zakłady energetyczne poprzez instalowanie baterii kondensatorów.

Moc Pozorna (S)

Moc pozorna to całkowita moc dostarczana do obwodu, będąca sumą wektorową mocy czynnej i biernej. Jest to iloczyn skutecznych wartości napięcia i prądu, bez uwzględniania przesunięcia fazowego. Mierzona jest w woltoamperach (VA). Jej wzór to:

S = U_skI_sk

Moc pozorna jest ważna dla wymiarowania urządzeń elektrycznych, takich jak transformatory i generatory, ponieważ muszą one być w stanie obsłużyć całą moc, która przez nie przepływa, niezależnie od tego, czy jest ona czynna, czy bierna. Relacje między tymi mocami można przedstawić za pomocą trójkąta mocy.

Poniższa tabela podsumowuje różne typy mocy w obwodach prądu zmiennego:

Prąd Zmienny a Prąd Stały: Główne Różnice

Aby w pełni docenić zalety prądu zmiennego, warto zestawić go z prądem stałym (DC – Direct Current), który również odgrywa ważną rolę w technice (np. w bateriach, ładowarkach, elektronice). Poniżej przedstawiamy kluczowe różnice:

Zdolność prądu zmiennego do łatwej transformacji napięcia za pomocą transformatorów jest głównym powodem, dla którego jest on używany do przesyłania energii na duże odległości. Podniesienie napięcia do bardzo wysokich wartości (np. setek kilowoltów) przy jednoczesnym obniżeniu natężenia prądu znacząco redukuje straty energii w przewodach (które są proporcjonalne do kwadratu natężenia prądu - I²R). Po dotarciu do miejsca przeznaczenia, transformatory ponownie obniżają napięcie do bezpiecznych i użytecznych poziomów.

Dlaczego Prąd Zmienny Jest Tak Ważny?

Dominacja prądu zmiennego w globalnej infrastrukturze energetycznej nie jest przypadkowa. Jego kluczowe zalety, takie jak wspomniana już łatwość transformacji napięcia, sprawiają, że jest on niezastąpiony w masowej dystrybucji energii. Możliwość efektywnego podnoszenia i obniżania napięcia pozwala na ekonomiczny i bezpieczny przesył energii z elektrowni do odległych miast i domów. Ponadto, silniki prądu zmiennego są prostsze w budowie i bardziej niezawodne niż ich odpowiedniki na prąd stały, co czyni AC preferowanym wyborem dla większości zastosowań przemysłowych i domowych, takich jak lodówki, pralki czy wentylatory. Elastyczność, z jaką prąd zmienny może być manipulowany i przesyłany, jest fundamentem współczesnego świata napędzanego elektrycznością.

Często Zadawane Pytania (FAQ)

Czym jest częstotliwość prądu zmiennego?

Częstotliwość prądu zmiennego (f) określa, ile razy w ciągu jednej sekundy prąd zmienia swój kierunek i cykl. Jest mierzona w hercach (Hz). Na przykład, prąd o częstotliwości 50 Hz zmienia swój kierunek 50 razy na sekundę. Im wyższa częstotliwość, tym szybciej zmieniają się wartości prądu i napięcia. Częstotliwość jest kluczowym parametrem, który wpływa na zachowanie elementów indukcyjnych i pojemnościowych w obwodach AC.

Co to jest przesunięcie fazowe?

Przesunięcie fazowe (φ lub α) to różnica w czasie (lub kącie) między dwoma sygnałami sinusoidalnymi o tej samej częstotliwości, np. między napięciem a prądem w obwodzie AC. Jeżeli prąd i napięcie osiągają swoje maksima i zera w tym samym momencie, mówi się, że są w fazie (przesunięcie fazowe wynosi 0). Jeżeli jeden sygnał osiąga swój szczyt później niż drugi, występuje przesunięcie fazowe. Jest ono wyrażane w radianach lub stopniach i ma kluczowe znaczenie dla obliczania mocy czynnej i biernej w obwodzie.

Dlaczego prąd zmienny ma przebieg sinusoidalny?

Przebieg sinusoidalny jest najbardziej naturalną formą generowaną przez obracające się generatory (alternatory) w polu magnetycznym. Ma on również wiele pożądanych właściwości matematycznych i fizycznych, które sprawiają, że jest idealny do przesyłania energii. Na przykład, przebieg sinusoidalny łatwo się sumuje i różnicuje, a jego transformacja i analiza w obwodach jest względnie prosta w porównaniu do innych kształtów fal. Minimalizuje również zakłócenia elektromagnetyczne i straty w sieciach przesyłowych.

Czym jest impedancja?

Impedancja (Z) to ogólny opór obwodu prądu zmiennego. Jest to pojęcie szersze niż zwykły opór (rezystancja) i obejmuje zarówno opór omowy (R), jak i opory bierne (reaktancje) wynikające z obecności cewek (reaktancja indukcyjna X_L) i kondensatorów (reaktancja pojemnościowa X_C). Impedancja jest wartością zespoloną, co oznacza, że ma zarówno moduł (wartość oporu), jak i argument (przesunięcie fazowe). Jest kluczowa do analizy złożonych obwodów AC.

Czy prąd zmienny jest niebezpieczny?

Tak, prąd zmienny, podobnie jak prąd stały, może być bardzo niebezpieczny. Wysokie napięcie i natężenie prądu mogą spowodować poważne obrażenia lub śmierć. Ważne jest, aby zawsze przestrzegać zasad bezpieczeństwa podczas pracy z elektrycznością i nie dotykać nieizolowanych przewodów. Prąd zmienny jest szczególnie niebezpieczny ze względu na jego zdolność do wywoływania skurczów mięśni, które mogą uniemożliwić osobie oderwanie się od źródła prądu, a także ze względu na jego wpływ na rytm serca.

Mamy nadzieję, że ten artykuł rozjaśnił Ci wiele aspektów związanych z prądem zmiennym, od podstawowych definicji po zaawansowane koncepcje obwodów i mocy. Zrozumienie tego fundamentalnego zjawiska jest kluczowe dla każdego, kto chce zgłębić tajniki fizyki elektryczności i zrozumieć, jak działa świat, w którym żyjemy.
