Prawo Hooke'a: Fundament Mechaniki Materiałów", "kategoria": "Nauka

Zapewne na myśl o Prawie Hooke’a, wielu z Was ma w głowie pirata z hakiem zamiast dłoni. Spokojnie, to jedno z częstszych pytań na pierwszych wykładach z wytrzymałości materiałów i musimy Cię rozczarować – Prawo Hooke’a nie ma nic wspólnego z Kapitanem Hakiem z „Piotrusia Pana”. Jest to za to fundamentalna zasada w fizyce i inżynierii, która opisuje zachowanie materiałów sprężystych pod wpływem obciążenia. Zrozumienie tej zależności jest kluczowe dla każdego, kto zajmuje się projektowaniem konstrukcji, analizą naprężeń czy po prostu chce zgłębić tajniki mechaniki materiałów. Okazuje się, że to, co zaobserwował Robert Hooke, jest zaskakująco proste, a jednocześnie niezwykle potężne w swoich zastosowaniach. Przyjrzyjmy się bliżej, czym jest to prawo, jak zostało wyprowadzone i gdzie znajduje swoje zastosowanie w praktyce inżynierskiej.

Co to jest Prawo Hooke'a?

W swojej istocie Prawo Hooke’a jest niezwykle intuicyjne. Robert Hooke, angielski uczony z XVII wieku, prowadził badania nad sprężystością różnych materiałów, w tym sprężyn. Zauważył on bardzo prostą, ale niezwykle ważną zależność: przy niewielkich odkształceniach, wydłużenie (lub skrócenie) materiału jest wprost proporcjonalne do przyłożonej siły. Oznacza to, że jeśli przyłożymy dwukrotnie większą siłę, materiał wydłuży się dwukrotnie bardziej; trzykrotnie większa siła spowoduje trzykrotnie większe wydłużenie. Tę proporcjonalność można zapisać w postaci matematycznej jako:

F ~ Δl

Gdzie F to siła, a Δl to wydłużenie materiału. Ta prosta relacja stanowi podstawę do dalszych, bardziej zaawansowanych analiz zachowania materiałów. Materiały, które w pewnym zakresie spełniają tę zależność, nazywamy materiałami sprężystymi. Ich unikalna właściwość polega na tym, że po usunięciu siły zewnętrznej, wracają do swojego pierwotnego kształtu i wymiarów.

Od Siły do Naprężenia i Odkształcenia Względnego

Chociaż zależność F ~ Δl jest bardzo prosta i intuicyjna, w mechanice i inżynierii materiałowej znacznie wygodniej i bardziej uniwersalnie jest operować pojęciami naprężenia (oznaczanego jako σ, sigma) i odkształcenia względnego (oznaczanego jako ϵ, epsilon). Dlaczego? Ponieważ siła i wydłużenie zależą od geometrii badanego elementu (np. od jego długości czy pola przekroju poprzecznego). Natomiast naprężenie i odkształcenie względne są wielkościami, które charakteryzują sam materiał, niezależnie od jego kształtu czy rozmiaru, co czyni je bardziej uniwersalnymi w analizach inżynierskich.

• Naprężenie (σ) to siła działająca na jednostkę powierzchni (σ = F/A, gdzie A to pole przekroju poprzecznego). Jednostką naprężenia jest Pascal (Pa) lub, częściej w inżynierii, Megapaskal (MPa) lub Gigapaskal (GPa).
• Odkształcenie względne (ϵ) to stosunek wydłużenia do początkowej długości materiału (ϵ = Δl/l₀, gdzie l₀ to początkowa długość). Jest to wielkość bezwymiarowa, często wyrażana w procentach lub promilach.

Proporcjonalność zaobserwowana przez Hooke'a nadal jest zachowana, gdy zamiast siły wstawimy naprężenie, a zamiast wydłużenia - odkształcenie względne. W ten sposób możemy zapisać zależność:

σ ~ ϵ

Jest to forma, którą mechanicy i inżynierowie stosują znacznie częściej. Jednak nadal mamy do czynienia z proporcjonalnością, a nie równaniem. Aby móc wykonywać konkretne obliczenia, potrzebujemy znaku równości. Wstawienie znaku „=” bezpośrednio jest niemożliwe, ponieważ lewa strona (naprężenie, w Paskalach) ma inną jednostkę niż prawa strona (odkształcenie względne, bezwymiarowe). Potrzebujemy więc czegoś, co „wyrówna” jednostki.

Moduł Younga – Klucz do Zrozumienia Sprężystości

Rozwiązaniem problemu jednostek jest wprowadzenie współczynnika proporcjonalności, który ma odpowiednie jednostki (Paskale) i wiąże naprężenie z odkształceniem względnym. Ten współczynnik nazywany jest modułem Younga (oznaczanym jako E), lub modułem sprężystości podłużnej. Wprowadzenie modułu Younga pozwala zapisać Prawo Hooke’a w jego najbardziej znanej i użytecznej formie:

σ = E * ϵ

W tym równaniu:

• σ to naprężenie (w Pa, MPa lub GPa)
• E to moduł Younga (w Pa, MPa lub GPa)
• ϵ to odkształcenie względne (bezwymiarowe)

Moduł Younga jest miarą sztywności materiału. Im wyższa wartość E, tym sztywniejszy jest materiał, co oznacza, że do wywołania tego samego odkształcenia potrzebne jest większe naprężenie. Na przykład, stal ma znacznie wyższy moduł Younga niż guma, co oznacza, że stal jest o wiele sztywniejsza i trudniejsza do odkształcenia. Z matematycznego punktu widzenia, w wykresie zależności naprężenia od odkształcenia (tzw. krzywa naprężenie-odkształcenie), moduł Younga jest współczynnikiem kierunkowym prostej w początkowym, liniowym obszarze. Oznacza to, że z nachylenia tej prostej można wyznaczyć wartość E dla danego materiału.

Zastosowania Prawa Hooke'a w Wytrzymałości Materiałów

Prawo Hooke’a jest absolutnie fundamentalne w dziedzinie wytrzymałości materiałów i ma szerokie zastosowanie w wielu gałęziach inżynierii. Dzięki niemu inżynierowie mogą przewidywać, jak materiały zachowają się pod wpływem różnych obciążeń, co jest kluczowe dla projektowania bezpiecznych, trwałych i efektywnych konstrukcji. Oto kilka kluczowych obszarów zastosowań:

• Projektowanie Konstrukcji: Inżynierowie budownictwa i mechaniki wykorzystują Prawo Hooke’a do obliczania odkształceń belek, kolumn, mostów i innych elementów konstrukcyjnych pod wpływem obciążeń statycznych i dynamicznych. Znając moduł Younga materiału, można przewidzieć, jak bardzo element się ugnie lub wydłuży, co pozwala na zapewnienie odpowiedniej sztywności i bezpieczeństwa.
• Wybór Materiałów: Zrozumienie modułu Younga różnych materiałów pozwala inżynierom wybierać najlepsze materiały do konkretnych zastosowań. Na przykład, do konstrukcji wymagających dużej sztywności (np. ramy samolotów, wieżowce) wybiera się materiały o wysokim E, takie jak stal czy stopy aluminium. Do zastosowań wymagających elastyczności (np. uszczelki, amortyzatory) używa się materiałów o niskim E, takich jak guma.
• Analiza Naprężeń i Odkształceń: Prawo Hooke’a jest podstawą do analizy rozkładu naprężeń i odkształceń w złożonych elementach maszyn i konstrukcji. Dzięki niemu można identyfikować obszary koncentracji naprężeń i optymalizować kształt elementów w celu zwiększenia ich wytrzymałości i trwałości.

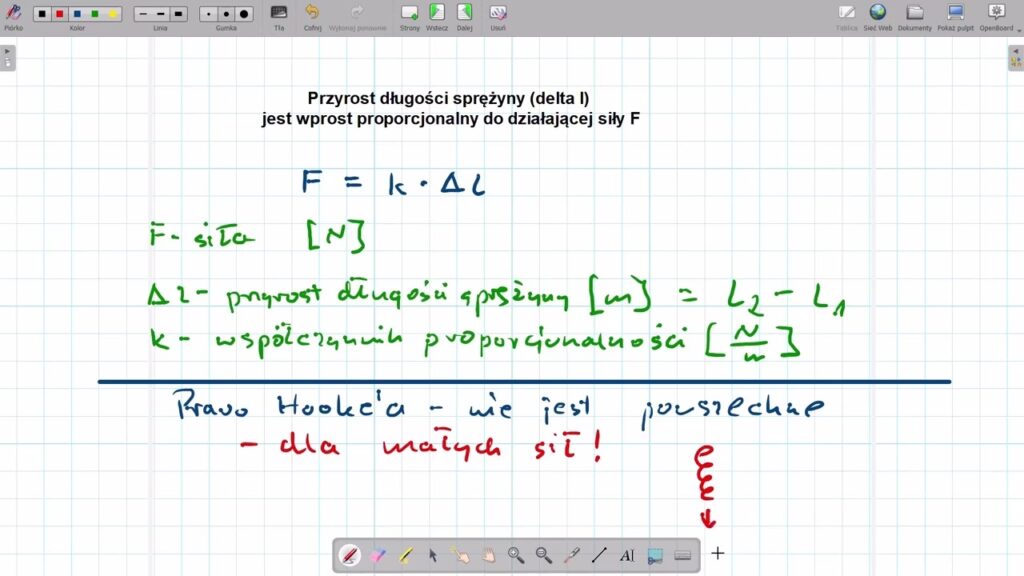

• Sprężyny i Elementy Elastyczne: Bezpośrednie zastosowanie prawa w formie F = kx (gdzie k to stała sprężystości) widać w projektowaniu sprężyn. Każda sprężyna ma określoną stałą k, która decyduje o jej sztywności. Zrozumienie tej zależności jest kluczowe w projektowaniu zawieszeń, mechanizmów zegarowych czy systemów amortyzacji.
• Testowanie Materiałów: Podczas badań laboratoryjnych materiałów, takich jak próby rozciągania, Prawo Hooke’a pozwala na wyznaczenie modułu Younga na podstawie zmierzonych wartości naprężenia i odkształcenia w liniowym obszarze krzywej.

W skrócie, Prawo Hooke’a umożliwia inżynierom przewidywanie zachowania materiałów, co jest niezbędne do projektowania i budowania wszystkiego, od prostych śrub po złożone konstrukcje lotnicze i kosmiczne. Jest to jeden z pierwszych i najważniejszych kroków w zrozumieniu mechaniki ciała stałego.

Kiedy Prawo Hooke'a Przestaje Działać? Granice Sprężystości

Ważne jest, aby pamiętać, że Prawo Hooke’a nie jest prawem uniwersalnym i ma swoje ograniczenia. Obowiązuje ono tylko w pewnym zakresie naprężeń i odkształceń, zwanym granicą sprężystości. Po przekroczeniu tej granicy, materiał przestaje zachowywać się w sposób liniowo sprężysty i zaczynają zachodzić w nim trwałe zmiany. Wykres naprężenie-odkształcenie najlepiej ilustruje te fazy:

1. Obszar sprężystości (liniowy): To tutaj Prawo Hooke’a jest ściśle przestrzegane. Naprężenie jest wprost proporcjonalne do odkształcenia. Po usunięciu obciążenia, materiał wraca do swojego pierwotnego kształtu. Jest to obszar, w którym odkształcenia są w pełni odwracalne.
2. Granica proporcjonalności (P): Punkt, do którego naprężenie jest wprost proporcjonalne do odkształcenia. Często pokrywa się z granicą sprężystości.
3. Granica sprężystości (E): Maksymalne naprężenie, które materiał może wytrzymać bez trwałego odkształcenia. Jeśli obciążenie zostanie usunięte poniżej tej granicy, materiał wróci do swojej pierwotnej formy.
4. Granica plastyczności (Y): Po przekroczeniu granicy sprężystości, materiał wchodzi w obszar odkształceń plastycznych (trwałych). Nawet po usunięciu obciążenia, materiał nie wraca do pierwotnego kształtu, a pozostaje trwale zdeformowany. W tym obszarze niewielki wzrost naprężenia może prowadzić do znacznego wzrostu odkształcenia. Dla wielu materiałów inżynierskich, takich jak stal, granica plastyczności jest kluczowym parametrem projektowym, ponieważ jej przekroczenie oznacza trwałe uszkodzenie konstrukcji.
5. Obszar umocnienia (utwardzenia): Po osiągnięciu granicy plastyczności, niektóre materiały (np. stale) mogą wykazywać dalszy wzrost naprężenia wraz ze wzrostem odkształcenia. Dzieje się tak z powodu wewnętrznych zmian w strukturze krystalicznej materiału.
6. Wytrzymałość na rozciąganie (UTS - Ultimate Tensile Strength): Maksymalne naprężenie, jakie materiał może wytrzymać przed zerwaniem. Po osiągnięciu tego punktu, materiał zaczyna się „szyjkować” – lokalnie zmniejsza się jego przekrój, co prowadzi do koncentracji naprężeń.
7. Punkt zerwania (F - Fracture): Punkt, w którym materiał ulega całkowitemu zniszczeniu (zerwanie).

Proporcje tych obszarów mogą się znacznie różnić w zależności od materiału. Na przykład, materiały kruche (jak ceramika czy żeliwo) mają bardzo krótki obszar sprężystości i niemal brak obszaru plastyczności – zerwanie następuje szybko po przekroczeniu granicy sprężystości. Materiały plastyczne (jak miękka stal czy miedź) charakteryzują się długim obszarem plastyczności, co pozwala na znaczne odkształcenie przed zerwaniem. Plastelina z kolei ma bardzo długi obszar plastyczności, a materiały sprężyste, takie jak guma, mają stosunkowo duże dwa początkowe obszary, ale ich krzywa naprężenie-odkształcenie może nie być idealnie liniowa nawet w początkowej fazie.

Tabela Porównawcza: Moduł Younga dla wybranych materiałów

Poniższa tabela przedstawia przykładowe wartości modułu Younga dla różnych materiałów. Wartości te mogą się nieznacznie różnić w zależności od dokładnego składu, obróbki i temperatury materiału, ale dają ogólne pojęcie o ich sztywności.

Często Zadawane Pytania (FAQ)

Czy Prawo Hooke'a jest podstawowym prawem przyrody?

Nie, Prawo Hooke’a nie jest uważane za jedno z podstawowych praw przyrody, takich jak prawa zachowania energii czy zasady dynamiki Newtona. Jest to raczej empiryczna zależność, która dobrze opisuje zachowanie wielu materiałów w określonych warunkach (w obszarze sprężystości), ale nie jest uniwersalna dla wszystkich materiałów ani dla wszystkich zakresów odkształceń.

Czy Prawo Hooke'a jest prawem uniwersalnym?

Nie, Prawo Hooke’a nie jest prawem uniwersalnym. Obowiązuje ono w sposób przybliżony i stosuje się tylko w dość ograniczonych przypadkach – przy niezbyt dużych siłach i odkształceniach, czyli w obszarze sprężystości materiału. Po przekroczeniu granicy sprężystości, materiał zaczyna wykazywać odkształcenia plastyczne, dla których Prawo Hooke’a nie jest już adekwatne. Materiały takie jak guma również wykazują nieliniowe zachowanie nawet przy małych odkształceniach, choć są bardzo elastyczne.

Dla jakich materiałów obowiązuje Prawo Hooke'a?

Prawo Hooke’a najlepiej opisuje zachowanie materiałów sprężystych, które po odkształceniu wracają do swojego pierwotnego kształtu. Dotyczy to szerokiej gamy materiałów inżynierskich, takich jak metale (stal, aluminium, miedź) w zakresie ich sprężystości, niektóre stopy, a także materiały kompozytowe czy nawet kości ludzkie, o ile obciążenia są stosunkowo niewielkie i nie przekraczają granicy sprężystości.

Co to jest moduł Younga?

Moduł Younga (E), znany również jako moduł sprężystości podłużnej, to współczynnik proporcjonalności w Prawie Hooke’a (σ = E * ϵ). Jest to miara sztywności materiału. Im wyższa wartość modułu Younga, tym materiał jest sztywniejszy i trudniej go odkształcić. Moduł Younga jest kluczowym parametrem w projektowaniu inżynierskim, ponieważ pozwala przewidzieć, jak bardzo dany materiał odkształci się pod wpływem przyłożonego naprężenia.

Podsumowanie

Prawo Hooke’a, choć proste w swojej koncepcji, stanowi kamień węgielny mechaniki materiałów i wytrzymałości konstrukcji. Jego zrozumienie pozwala inżynierom na projektowanie bezpiecznych i efektywnych rozwiązań, które otaczają nas w życiu codziennym – od budynków i mostów, przez samochody i samoloty, aż po drobne elementy mechaniczne. Pamiętajmy jednak, że jego zastosowanie jest ograniczone do obszaru sprężystości materiału. Wiedza o tym, kiedy prawo Hooke’a działa, a kiedy przestaje być adekwatne, jest kluczowa dla każdego, kto zajmuje się analizą i projektowaniem w świecie inżynierii. Dzięki tej fundamentalnej zasadzie, jesteśmy w stanie przewidywać zachowanie materiałów i tworzyć innowacyjne rozwiązania, które kształtują nasz świat.
